Informatique et réseau

En bref :

Les données sont envoyées depuis les concentrateurs du navire (ip  134.246.8.20 et 21) par FTP vers le cloud (51.178.143.36). Les concentrateurs ont aussi des pattes d'accès au réseau interne (172.16.131.1. et 2). Ces accès sont libres (ssh et ftp). Les concentrateurs doivent avoir accès au DNS car c'est grâce aux noms sur le domaine mapio.re que les données sont correctement déposées sur le cloud.

Vérifications courantes :

• Accès depuis l'extérieur aux concentrateurs par SSH.
• Accès depuis les concentrateurs par FTP au cloud.
• Accès depuis les concentrateurs aux serveurs DNS.

En détail :

L'architecture informatique a été conçue pour être la plus robuste et la plus autonome possible. Le matériel utilisé se divise en PC d'acquisition et en serveurs d'archivage.\ Les PC d'acquisition sont directement liés aux capteurs (instruments de mesures). Leur rôle est d'interroger les capteurs ou de recevoir automatiquement les mesures brutes en provenance de ces capteurs.\ Les serveurs d'archivage sont des machines puissantes, particulièrement en termes de capacité de stockage. Il en existe 2 qui fonctionnent en haute disponibilité. Leur rôle est de conserver à bord de manière pérenne toutes les données de tous les instruments et de préparer et d'effectuer quotidiennement la transmission vers l'université des données les plus importantes en fonction de la bande passante allouée par l'affréteur au programme MAPIO.

Cette bande passante est limitée en raison de son coût élevé, c'est pourquoi les données les plus volumineuses restent à bord sur les serveurs d'archivage et sont récupérées manuellement à chaque escale.

Les PC d'acquisition comme les serveurs d'archivage sont des machines robustes, capables de résister aux conditions difficiles de navigation (vibrations, houle, chocs, humidité, températures extrêmes)

À bord

Les PC d'acquisition sont installés, soit sur la table amortissante de la salle météo, soit sur la paillasse de la salle aérosol. Les serveurs d'archivage sont installés sur une baie informatique de la salle "serveurs" mitoyenne de la salle scientifique.

Les PC d'acquisition de la salle météo récupèrent les données brutes des instruments suivants :

• CCN
• NOx, O3, CPC
• Photomètre
• Picarro
• POPS, OPCN
• SAOZ
• SMPS
• Station MERCURY de Météo-France
• GNSS Alloy
• Station Vaisala du projet MAPIO

Les PC d'acquisition de la salle aérosols récupèrent les données brutes des instruments suivants :

• Caméra All Sky, images 30s et fichiers de nébulosité
• Radiomètres UV1, UV2, UV3

Les deux serveurs d'archivage étant également configurés sur le réseau informatique opérationnel du navire, ils sont chargés, en plus de leur fonction principale d'archivage, de récupérer à un pas de temps très fin (demi-seconde) les données de la centrale inertielle du navire (cap, vitesse, roulis, tangage, lacet et hauteur / houle).

Ces serveurs ont aussi été mis à contribution pour archiver les données mesurées par le cytomètre de l'Institut d'Océanologie de Méditerranée. Cela a permis de tester avec succès la flexibilité de configuration de l'architecture mise en place par le projet MAPIO dans le cadre de collaborations scientifiques ponctuelles.

En ligne

Pour des raisons de sécurité, les données ne sont pas directement transférées depuis le navire vers le réseau universitaire. Un serveur de transit, ouvert sur internet, reçoit les données émises par les serveurs d'archivage du bord. Ce serveur de transit est loué chez un fournisseur d'accès internet.

À l'Université

Enfin, un serveur de l'université a l'initiative de la récupération des données finales et de leur mise à disposition, de manière publique ou protégée par mot de passe, aux différents chercheurs ou au grand public.

En bout de course, un monitoring automatique surveille la bonne réception des données et émet si besoin des messages d'alerte par e-mails aux intervenants.

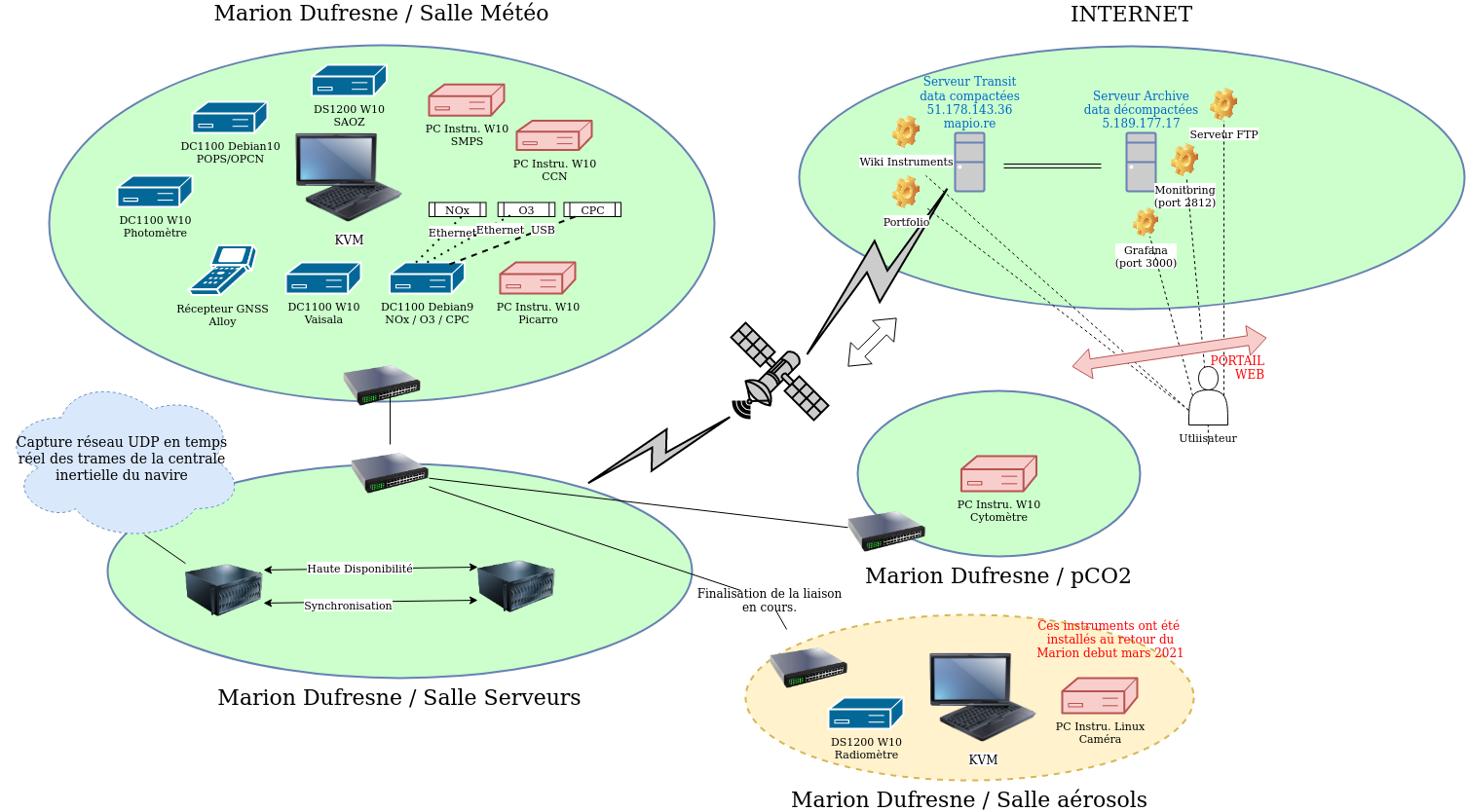

Archivage et accès aux données

Deux systèmes d'accès aux données sont proposés aux utilisateurs :

• Un serveur FTP permet aux personnes identifiées, en général les chercheurs responsables des différents instruments, de télécharger les données brutes mesurées par les instruments du projet MAPIO.
• Un portail d'adresse www.mapio.re permet au public :
  • de consulter les informations en temps réel sur le projet MAPIO, en particulier les informations concernant les instruments à travers un WIKI
  • de consulter le monitoring de l'état des instruments en temps réel ainsi que l'état des données (présence ou absence)
  • d'avoir accès à un portfolio qui évolue en fonction des contributions des scientifiques embarqués
  • d'avoir accès à différents documents ou au calendrier campagne
  • d'avoir accès à une preview des données géolocalisées les plus importantes, et cela campagne par campagne

NTP

• NTP du bateau : 172.16.131.3
• Passerelle : 134.246.8.202

Connectés au NTP :

• PC d'acquisition POPS + OPCN
• Instrument NOx
• PC d'acquisition NOX + O3 + CPC
• PC d'acquisition PHOTOMETRE
• PC d'acquisition VAISALA
• Cytomètre
• PC d'acquisition Cytomètre
• Picarro
• CCN100
• TRIMBLE
• AMPS

Non connectés au NTP (heure à régler à chaque escale) :

• instruments POPS
• instrument O3
