Calibrateur O3 NOx
{.wp-image-1154
width="997" height="533"}

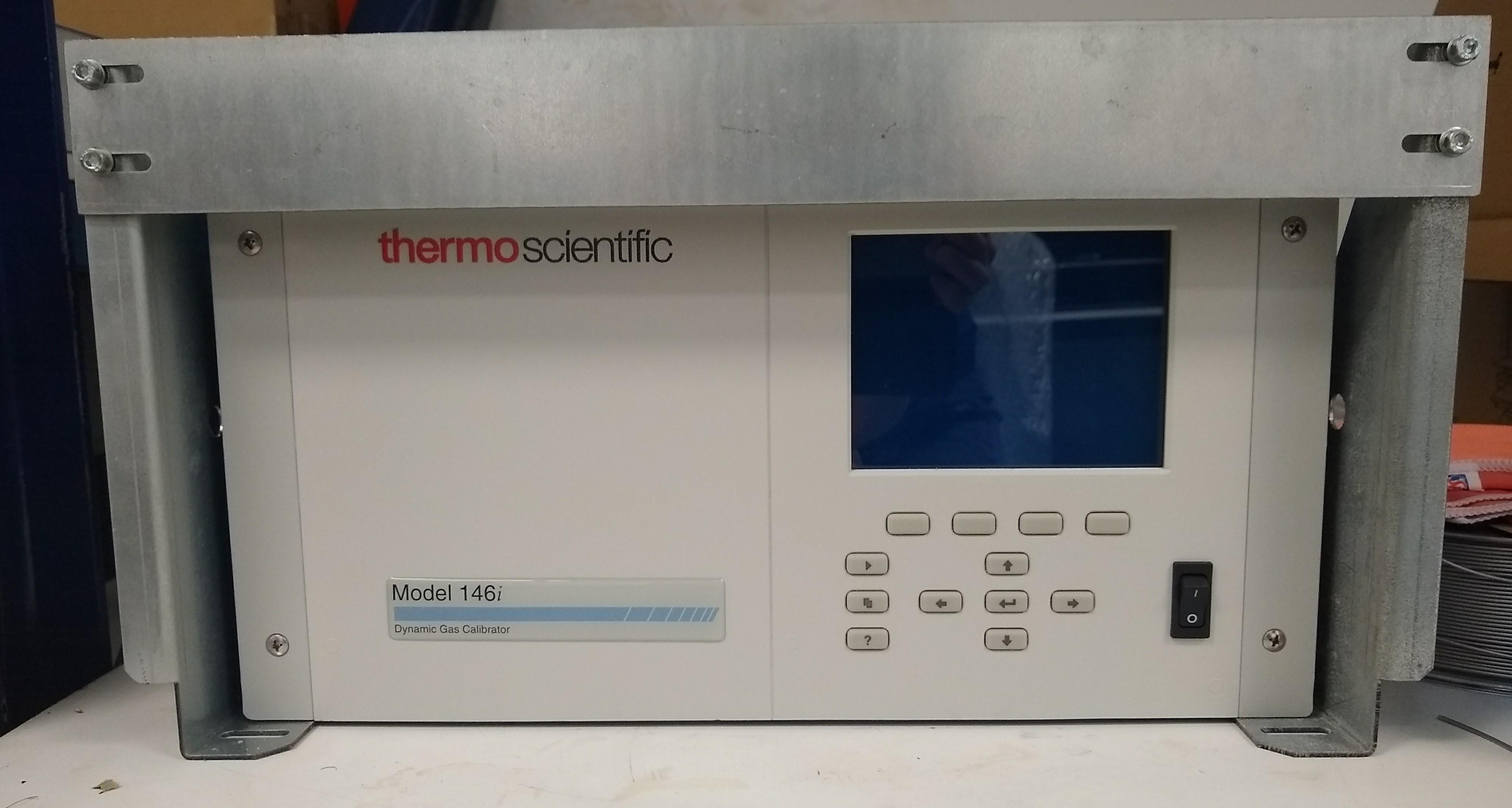

ThermoScientific 146i : Calibration des analyseurs de NO~X~ et O~3~.
Installé à bord le 09/09/2021 avant MAYOBS21.
Petit récap instrumental
Caractéristiques Instrument
Numéro Réseau -
Numéro Inventaire UR 30287
Numéro de série 1201978419
PI Aurélie Colomb\ (A.Colomb@opgc.univ-bpclermont.fr)
Date dernière calibration 04/09/2021 (ATMO Réunion)
Historique de l'instrument

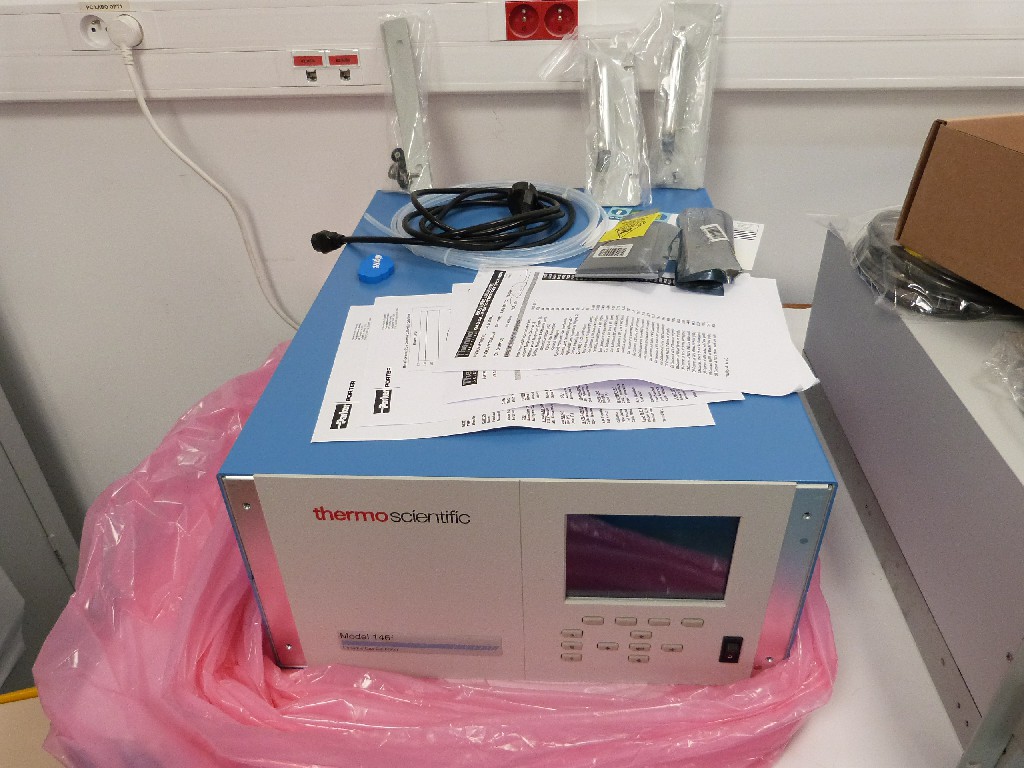

Le Calibrateur est arrivé au LACy mi-septembre 2020.[ Il a été calibré a ATMO Réunion avec l'échelle de calibration de MAP-IO début septembre 2021 et a été installé le 09 septembre 2021 à bord du Marion Dufresne.]{.has-inline-color .has-dark-gray-color}
Calendrier des maintenances
Tous les 3 mois Calibrer les analyseurs d'O3 et NOx\ Relever la pression des bouteilles
Tous les ans Faire calibrer chez ATMO Réunion
Si nécessaire Changer les pièces internes
Brève description de son fonctionnement et conseils
- Ce diluteur permet de calibrer les analyseur d'ozone et d'oxydes d'azote. Il est directement relié à une bouteille d'air zéro et une bouteille de gaz concentré en NO.
- La concentration de NO est générée par la dilution de la bouteille NO avec celle d'air zéro
- La concentration d'ozone est générée par titrage en phase gazeuse (TPG) grâce à une lampe UV.
- La concentration de NO2 est générée par la réaction NO+O3 => NO2+O2.
- La calibration de cet appareil est réalisée dans les locaux d'ATMO Réunion chaque année, grâce à leurs appareils de références.
- L'appareil n'a pas besoin de tourner lors des campagnes en mer. Il peut être allumé seulement lors de la calibration.

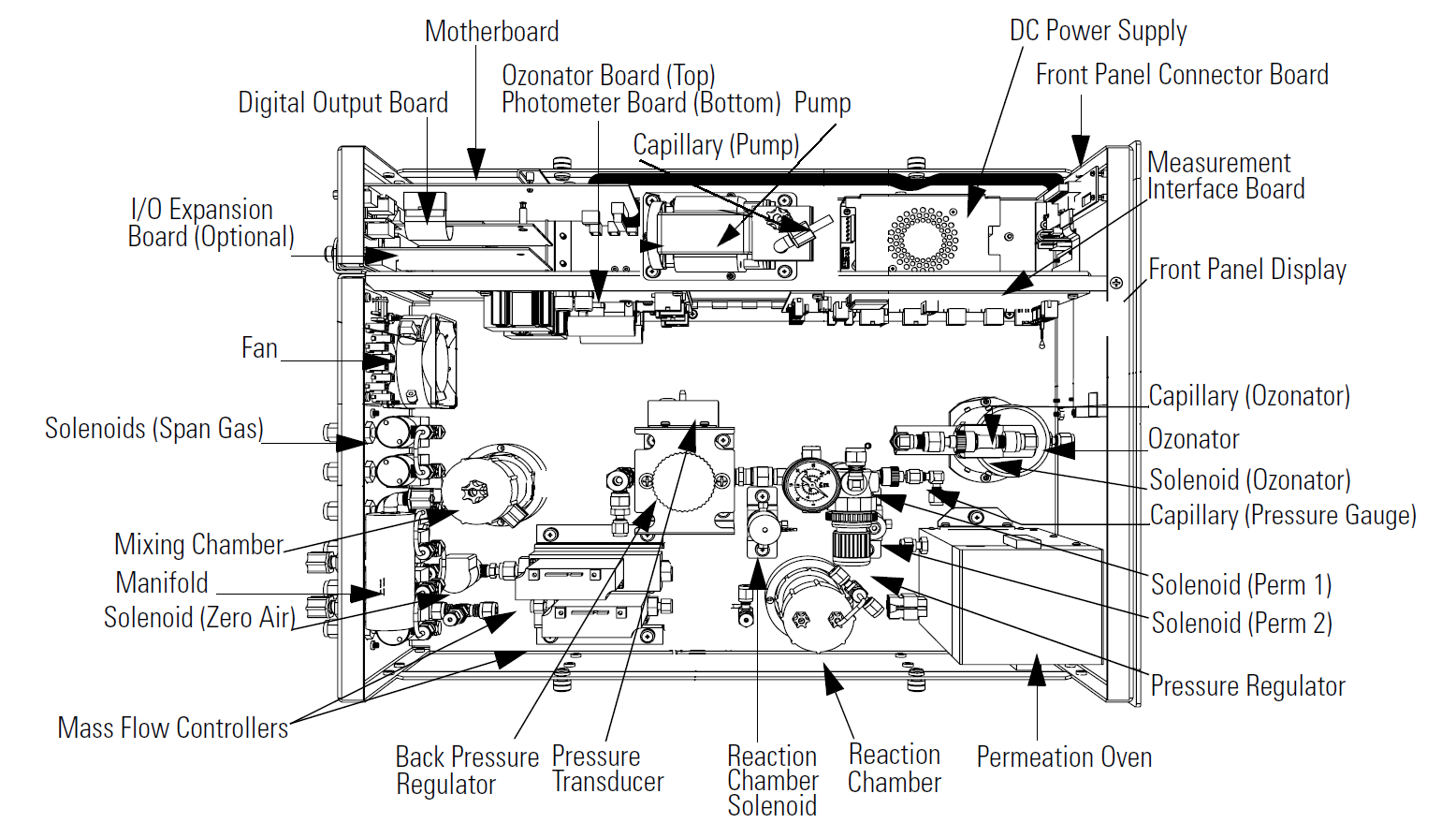

Inventaire de l'instrument

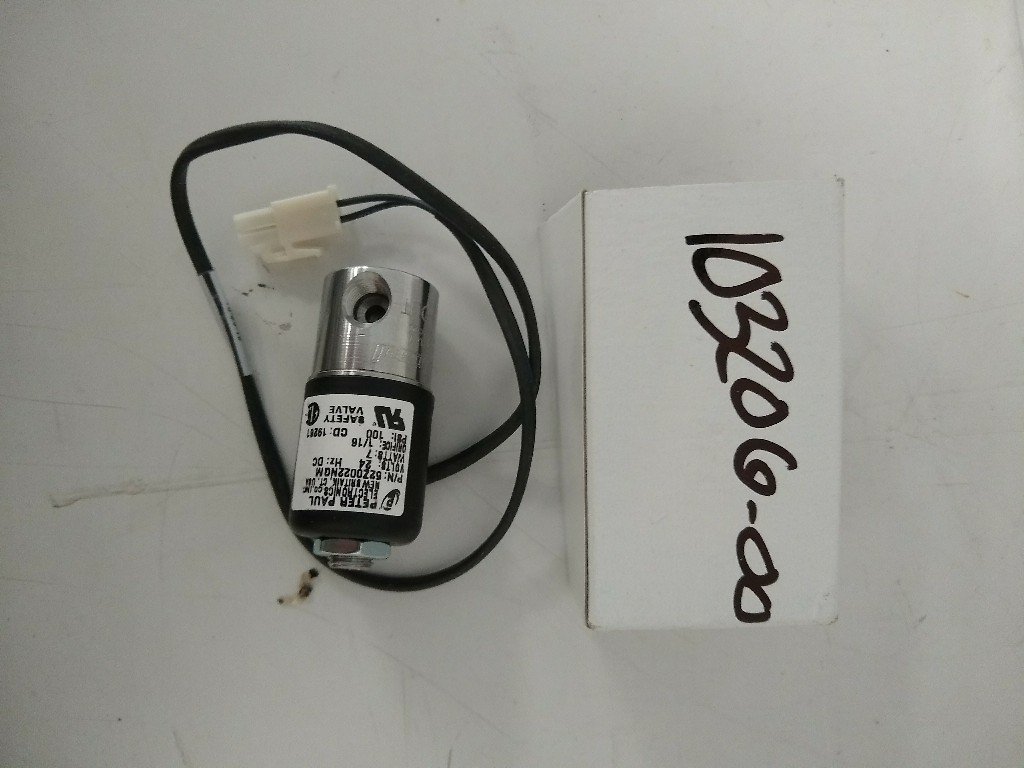

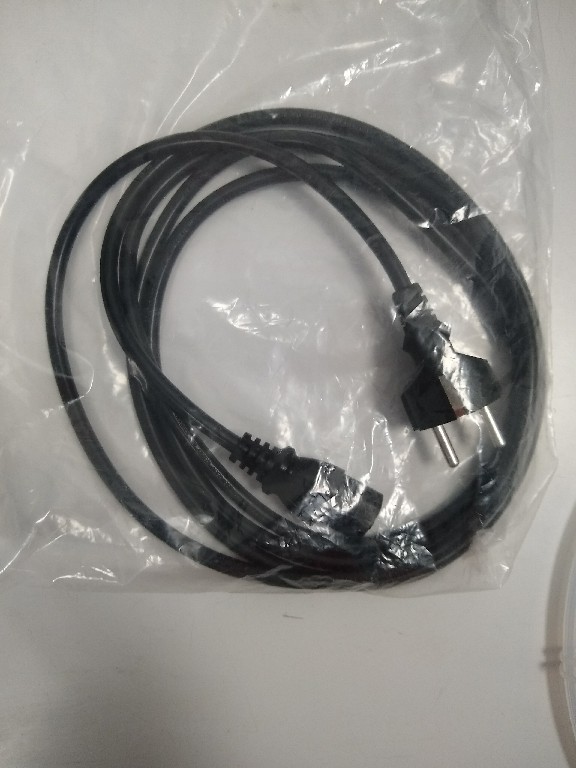

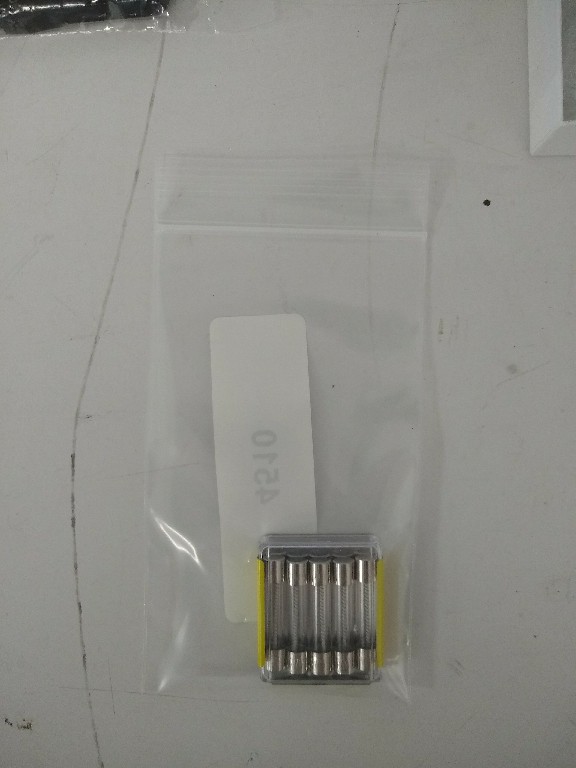

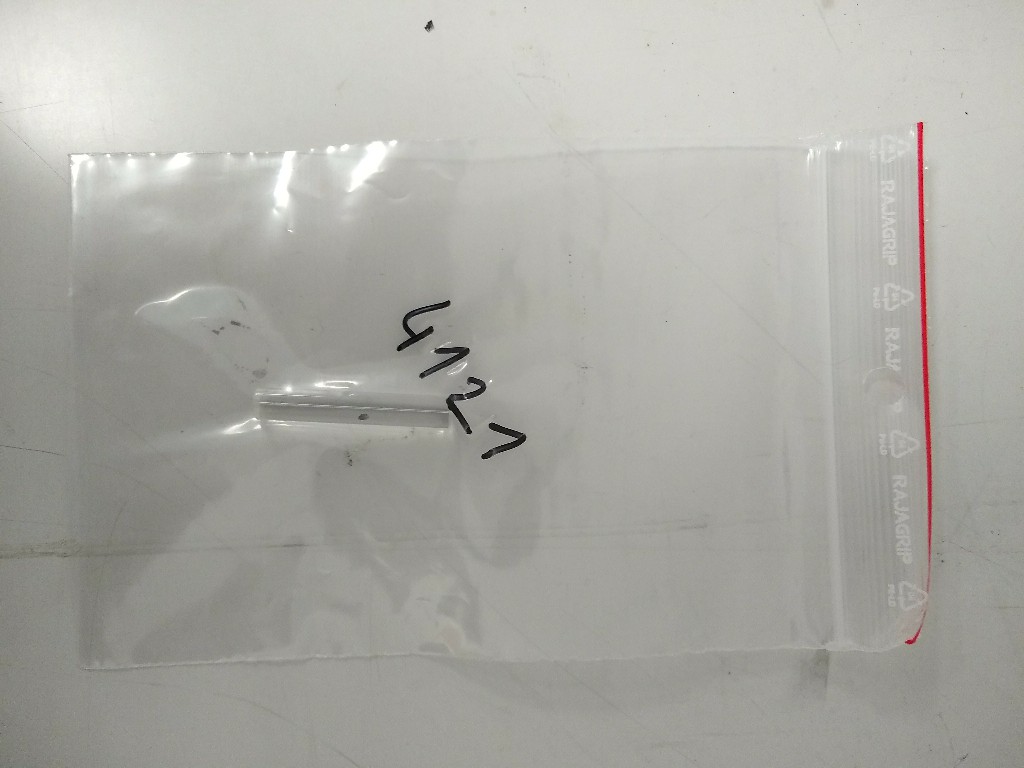

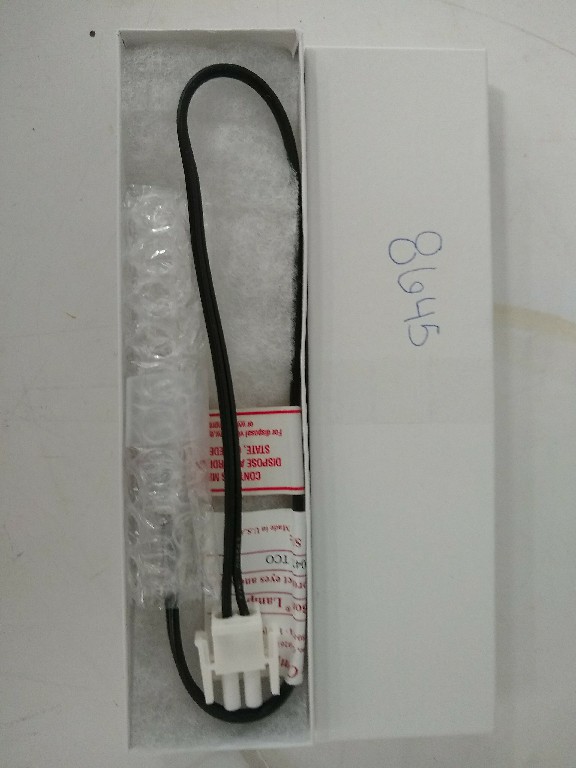

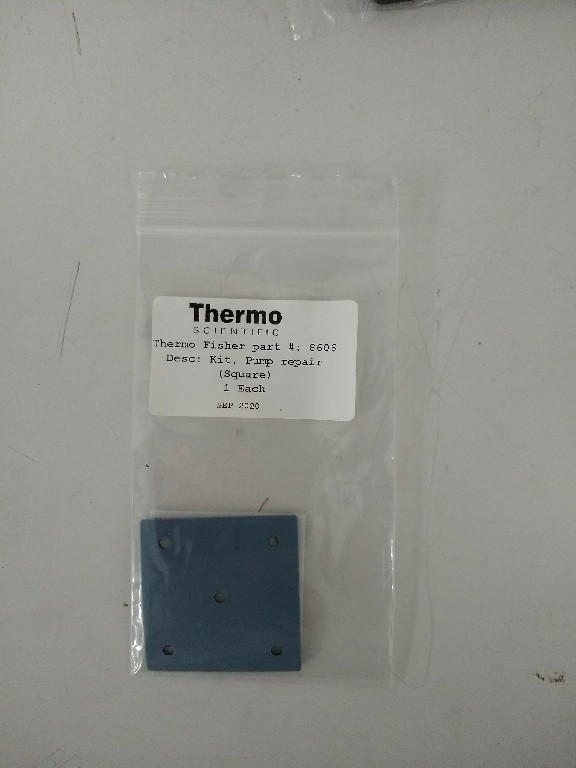

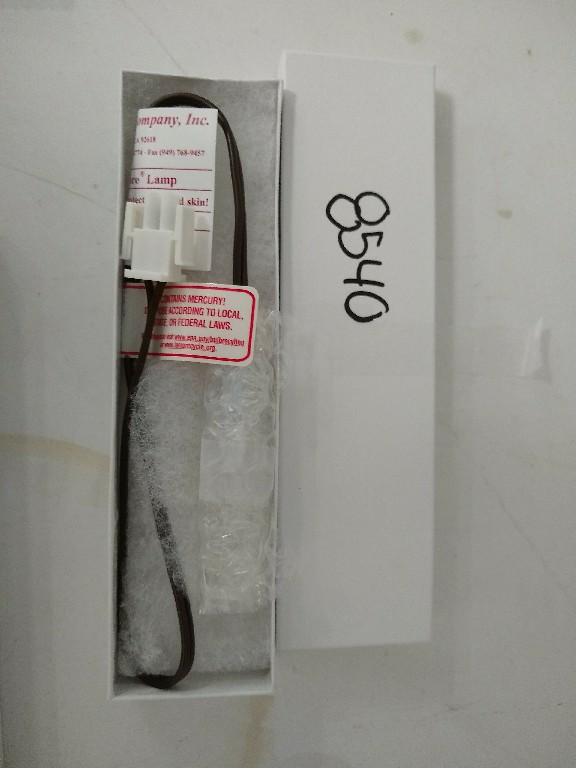

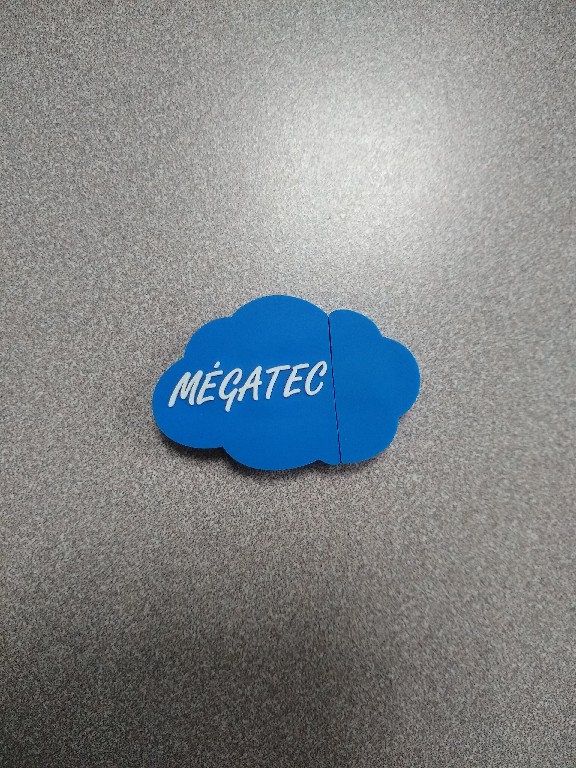

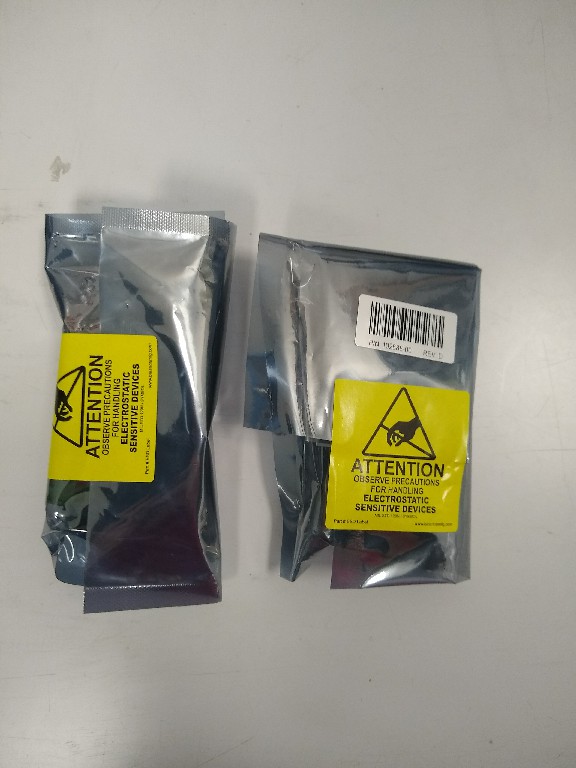

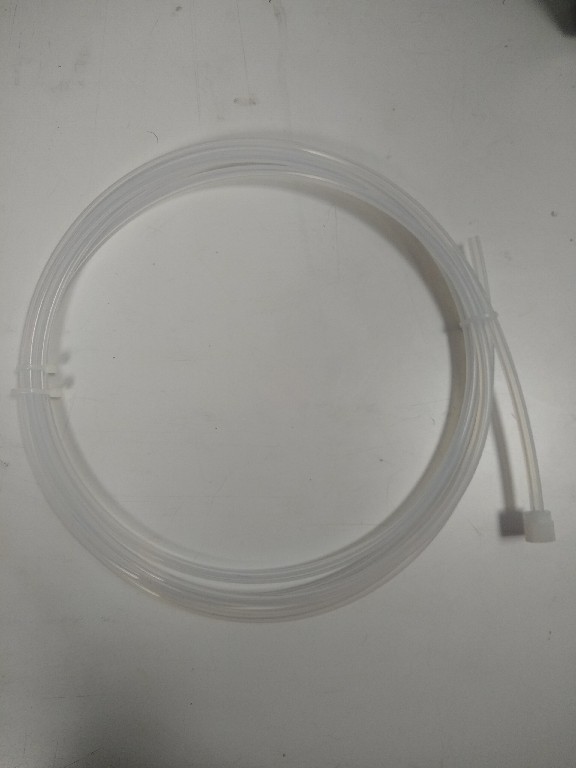

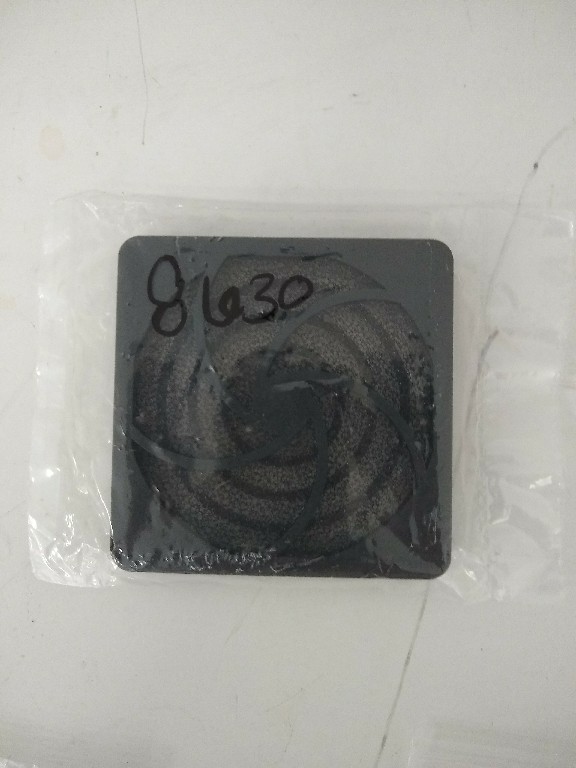

Dénomination Ref Quantité Analyseur 1 Câble d'alimentation 1 Ligne téflon 3 m Clé USB 1 Spare électronique 2 Éléments rackables 1 Kit membrane de pompe 8606 1 Ventilateur 8630 1 Électrovanne 103206 1 Capillaires 4121 1 Lampe photomètre 8540 1 Lampe Ozone 8645 1 Fusible 3A 4510 5
Calendrier des bouteilles
Utilisation Numéro de bouteille Date installation Consommation (psi/mois) Fin d'utilisation estimée (450 psi) Étalon NO D320278 09/2021 09/2022 Air sec 09/2021 09/2022
Documents utiles
- User Manual (EN)
- User Manual (FR)
- Brochure 146i
- iPort Software manual (FR)
- Liste pièces détachées
- Calibration[ 03/09/2021 ]{.has-inline-color .has-dark-gray-color}- ATMO Réunion
- Diagramme d'installation
Calibration O3 / NOx (PDF)
- Écrire la date et l'heure TU dans le cahier de laboratoire, et noter le nom de la manip et de l'opérateur.
- Allumer le calibrateur et le laisser tourner 90 minutes (s'assurer que les débit et la TPG sont à 0).
Pendant ce temps :
- Brancher les monomètres et les lignes sur les bouteilles.
- Relever la pression des bouteilles : NO : _______ Air Zero : _______
- Purger les lignes 3 fois (fermer le mano secondaire, ouvrir la bouteille, fermer la bouteille, ouvrir le mano secondaire pour évacuer la pression).
- Brancher les lignes au calibrateur (NO → Gas A (rouge) ; Air Zero → Zero air (bleu)).
- Faire un test de fuite au Snoop, puis laisser en test 1h, mano ouvert et bouteille fermée. Boucher l'exhaust si nécessaire.
- Ouvrir les bouteilles et régler les manos à 2 bars.
Une fois les 90 minutes écoulées :
- Régler le Zflow du calibrateur à 3000sccm
- Bascluer la vanne 3 voies du calibrateur vers l'analyseur NOx, puis basculer la vanne de l'analyseur NOx vers le calibrateur.
- Passer de l'air zéro et laisser le signal stabiliser (\~30 min à
1h).
- [NO] = ________ (stab = ______ ) ; [NO2] = _______ ( stab = _______ )
- Faire un Zéro sur l'analyseur de Nox si nécessaire (Menu Calibration → M-P menu → Presser Start → attendre quelques secondes que le bouton Zéro se déverrouille →Presser Zéro → attendre que la mesure se stabilise → Presser Stop → revenir au menu principal.)
- Régler le Gflow pour obtenir les concentration de NO mesurées par le 500N et remplir le tableau suivant :
Réglage du Gflow manuellement : OPER → descendre jusqu'à l'entrée « zero » → flèche vers la gauche jusqu'à obtenir « manual »→valider → régler le Gflow → valider.
NO 1 2 3 4
Gflow NO [CAL] 61,2 45,7 30,3 15,1
Zflow [CAL] 3000 3000 3000 3000
Heure de début
Heure de fin
Concentration visée [NOx] 98,59 73,3 48,81 20,9
Concentration mesurée [NOx]
Stabilité [NOx]
- Repasser le calibrateur en mode « zero » (Menu OPER) pour stopper le débit NO.
- Basculer la vanne 3 voies du NOx vers l'air extérieur.
- Basculer la vanne du calibrateur vers l'ozoneur puis brancher sur la ligne O3 sur l'ozoneur. Boucher la ligne d'air extérieur de l'ozoneur.
- Passer de l'air zéro et laisser le signal stabiliser (\~30 min à 1h). Faire un Zéro sur l'analyseur d'ozone (Attendre stabilisation du signal → Presser ETAL. → Presser Zero → OK. Noter le nouveau coefficient)
- Toujours dans le menu OPER du calibrateur, sur l'entrée « Ozone », avec les flèches droite/gauche, faire varier les % de TPG et remplir le tableau suivant :
Génération d'O3 manuelle : Menu → Flow modes → O3 → GPT → descendre jusqu'à l'option « Manual » → Régler le % d'O3 dans le « Set to ».
O3 1 2 3
% TPG [CAL] 15 % 12 % 11 %
Zflow [CAL] 3000 3000 3000
Heure de début
Heure de fin
Concentration attendue [O3] 115,6 48,7 34,4
Concentration mesurée [O3]
- Laisser tourner la TPG à 11 % (dernière valeur d'ozone mesurée) et remettre en route le débit Gflow manuellement à 61,2 sccm.
- Basculer la vanne du calibrateur vers le NOX, puis basculer la vanne du NOX vers le calibrateur. Rebrancher l'ozoneur sur l'air extérieur.
- Faire varier le % de TPG et le débit de NO pour remplir le tableau suivant :
NO2 1 2 3
Concentration NO2 visée 115,11 50,5 37,91
Gflow NO [CAL] 90 61,2 61,2
Zflow [CAL] 3000 3000 3000
TPG [CAL] 15 % 12 % 11 %
Heure de début
Heure de fin
Concentration réelle NO [NOx]
Concentration réelle NO2 [NOx]
Concentration réelle NOx [NOx]
- Basculer la vanne NOX vers l'air extérieur et remettre à zéro les débit et TPG du calibrateur.
- Relever la pression des bouteilles : NO : ________ Air Zero : ___________
- Fermer les bouteilles, démonter les manomètres et boucher les lignes côté bouteille.
