Camera All Sky
RéuniWatt, SkyCam Vision : Système Imageur d'Observation des nuages au sol -- Visible, avec estimation de la fraction nuageuse.
Installé à bord le 10/03/2021 avant l'OP1 TAAF 2021.
Petit récap instrumental
Caractéristiques Instrument
Numéro Inventaire UR 30307
Numéros de série SIONS-V-0021
Processeur Intel Apollo Lake 1.87 GHz
RAM 8 GB
OS
IP 172.16.131.50
GW / DNS
Nom réseau
ID session
Mot de passe
PI Thierry Portafaix (thierry.portafaix\@univ-reunion.fr )
Position console Switch PC 1 via PC radiomètres
ID / PWD visionnage viewer / 1131f71202
Historique de l'instrument

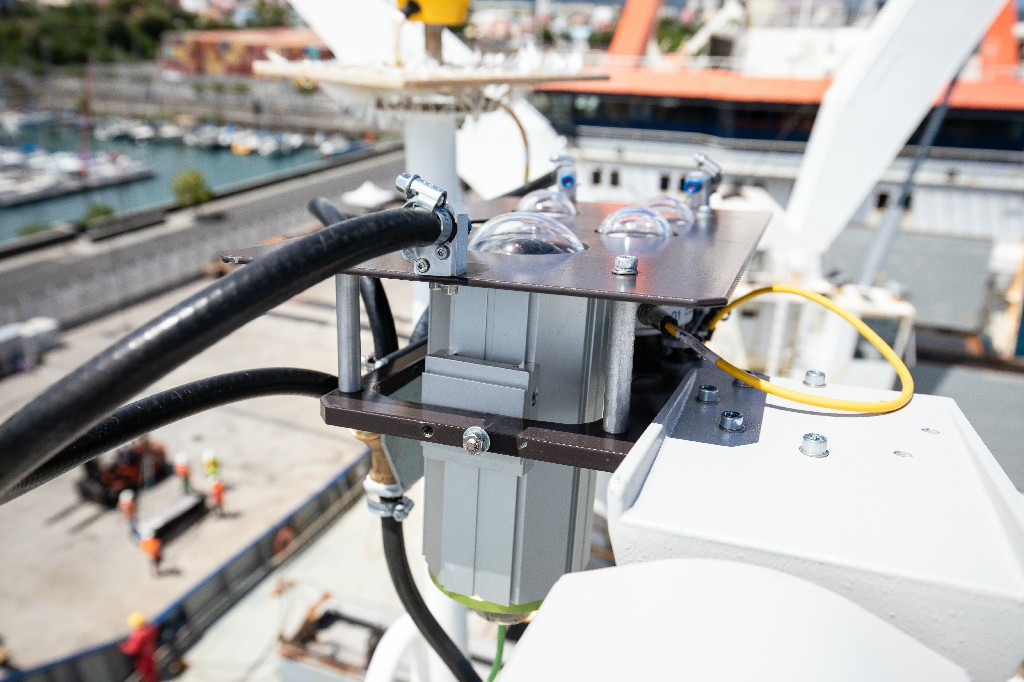

La caméra est arrivée au LACy en février 2021. Elle a été installée le 10/03/2021 à bord du Marion Dufresne.
Calendrier des maintenances
A chaque escale Contrôler et nettoyer le dôme si sel et/ou eau\ Remplir le bidon de lave glace
Tous les ans Contrôler le bon état des connections, câbles et supports.
Si nécessaire
Brève description de son fonctionnement et conseils
La caméra mesure la nébulosité du ciel. Le modèle sur le Marion Dufresne est renforcé pour s'adapter aux conditions météo sur le bateau.
Lors du contrôle de la caméra, il faut vérifier que :
- La plateforme gyroscopique est à l'horizontale, et suit les mouvement du bateau
- La LED verte sur le PC est allumée.
Inventaire du matériel de l'instrument
Dénomination Quantité Caméra renforcée 1
Documents utiles
Serveur temps
Le PC de la caméra est synchronisé avec le serveur de temps MAP-IO du bateau (172.16.131.3) toutes les heures.
Récupération des données

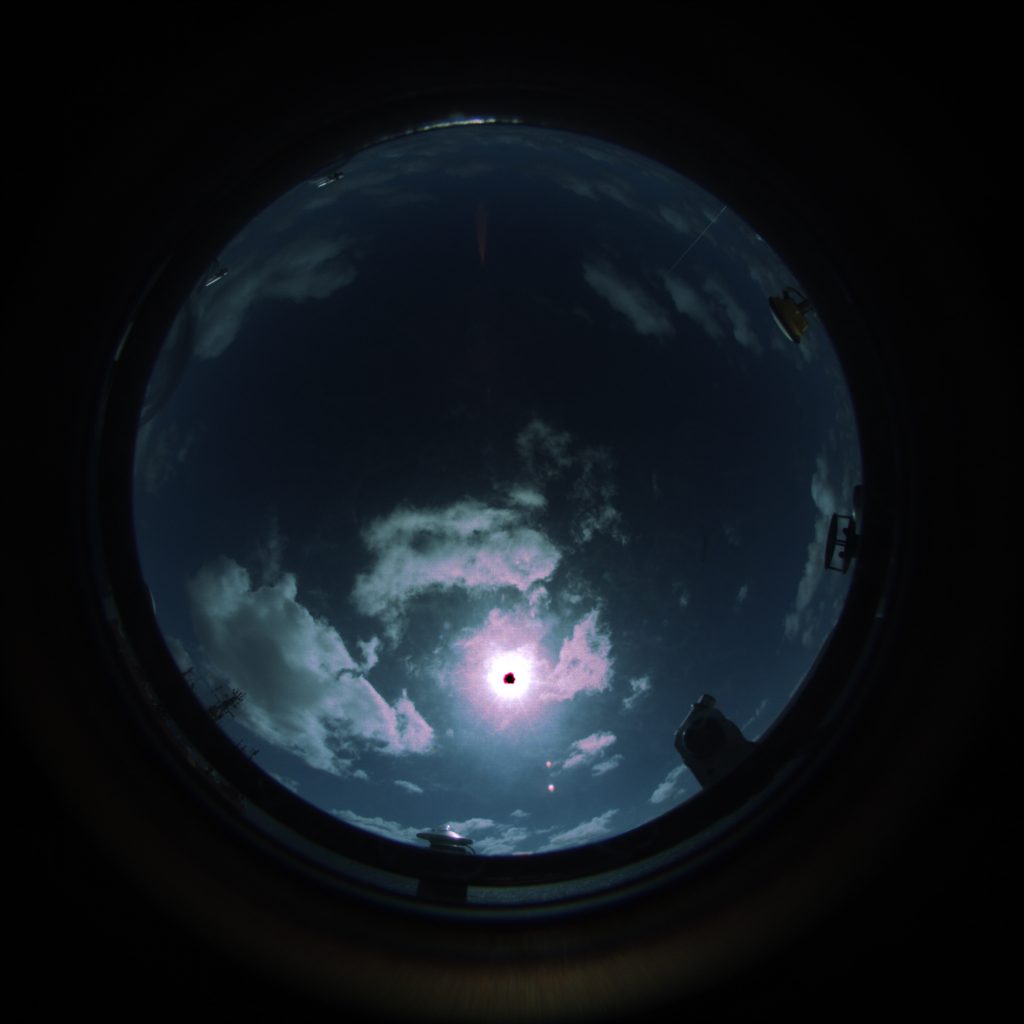

Les données sont envoyées directement du PC au Concentrateur du bord. Elles sont enregistrées sous la forme d'un fichier image toutes les 30 secondes et d'un fichier.csv quotidien avec les colonnes suivantes :
date,cloud_fraction_rbr
Ces données sont récupérées via Ethernet et sont stockées sur les serveurs du bateau. Les fichiers csv sont envoyés quotidiennement vers les serveurs Université. Les images étant trop volumineuses, elles sont récupérées lors des escales.
Redémarrage de l'appareil (PDF)
- Écrire la date et l'heure TU dans le cahier de laboratoire, le nom de l'instrument et celui de l'opérateur, et noter le nom de la manip.
- Éteindre le PC d'acquisition.
- Débrancher la camera au niveau de la multiprise.
- Débrancher le PC.
- Pour la rallumer, rebrancher l'ensemble.
Maintenances diverses
Nettoyage du dôme
Si nécessaire, nettoyer les dômes à l'eau à l'aide d'un chiffon microfibre propre.
Remplissage de lave glace
Un entonnoir est fixé au bidon. Dévisser le bouchon en cuivre vissé sur le couvercle du fut, et transvaser le lave-glace dans le bidon à l'aide de l'entonnoir. La contenance du bidon est de 100 L (20 bidons de 5L) et la pompe nécessite un minimum d'environ 25L pour s'amorcer.
