Microtops

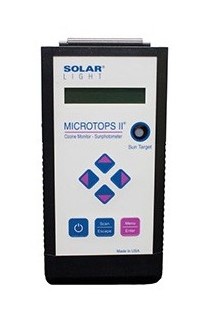

Solar Light, Microtops II : Moniteur Ozone et photomètre solaire.

Appareil portatif embarqué avec le personnel MAP-IO

Petit récap instrumental

Caractéristiques Instrument 1 / [Instrument 2]{.has-inline-color .has-vivid-cyan-blue-color} Numéro Réseau AERONET : Numéro de série 13915 / [14975]{.has-inline-color .has-vivid-cyan-blue-color}

Historique de l'instrument

Les Microtops ont été acheté par le LACy en novembre 2009. Ils ont été utilisés par Valentin Duflot à l'OSUR depuis cette date.

Calendrier des maintenances

A chaque escale Remettre à l'heure\ Supprimer les données campagne

Réalisation des mesures [avec GPS] (PDF)

[Démarrer le GPS (appui long sur la touche rouge) et attendre qu'une position soit délivrée.]
Démarrer le photomètre, attendre que « RDY » soit affiché à l'écran.
[Connecter le GPS au photomètre par la prise jack sur le côté du photomètre.]
Remettre le GPS à l'heure TU exacte (ex : Picarro) : Menu → Clock → Adjust Clock. Escape 3 fois pour revenir au menu principal.
Relever le capot et viser le soleil grâce à la cible Sun target, soleil au centre.
Appuyer sur la touche Scan du photomètre en visant le soleil et attendre le bip de fin de mesure.
Réitérer la mesure 10 fois consécutives tout en visant le soleil (minimum 5 fois). Le numéro du scan apparaît à l'écran.
Éteindre le photomètre.
[Débrancher et éteindre le GPS (appui long sur la touche rouge).]

Ces mesures sont à réaliser au plus proche de midi, en vérifiant l'absence de Cirrus fins ou de nuages masquant même partiellement le soleil.

Inventaire du matériel de l'instrument

Dénomination Quantité Microtops 2 Câble adaptateur Jack vers USB 1 GPS 1 Câble GPS vers jack 1

Documents utiles

Serveur temps

Les appareils récupèrent l'heure grâce au GPS.

Récupération des données (PDF)

Démarrer le PC portable.
Brancher le photomètre au PC à l'aide du câble adaptateur série-USB.
Démarrer le photomètre.
Ouvrir le logiciel hypertrm, et annuler la demande de nouvelle connexion.
Depuis l'Hyperterminal, ouvrir le fichier MICROTOPS_2021.ht
Appuyer sur la touche Entrée du clavier. Le menu du MICROTOPS II va s'ouvrir.
Dans le menu du logiciel, aller dans Transfert → Capturer le texte..., sélectionner le dossier de destination et le nom du fichier au format XXXXX_aaaammdd_mission.txt (XXXXX étant le numéro de série du microtops) et cliquer sur Démarrer.
Appuyer sur la touche P du clavier (Print data buffer) pour lancer le transfert. Les données mémorisées par le microtops défilent.
Quitter l'application une fois le transfert terminé.
Déconnecter et éteindre le photomètre.

Maintenances diverses

Suppression des données sur le photomètre (PDF)

Le photomètre a une capacité de mémoire limitée : après 750 scans, il faut vider sa mémoire. Bien enregistrer les données sur le PC avant toute suppression.

Allumer le photomètre
Appuyer sur le bouton Menu
Appuyer sur les flèches haut-bas jusqu'à accéder au sous-menu Data-logging, puis presser Enter.
Appuyer sur les flèches haut-bas jusqu'à accéder à la rubrique Clear memory puis presser Enter.
Appuyer sur la flèche de droite pour effacer la mémoire. « 0 scan stored » s'affiche.
Sortir des différents menu en pressant Escape jusqu'à voir apparaître l'écran principal « RDY ».
Pour contrôler qu'il n'y a pas de donnée en mémoire, appuyer sur la flèche de droite : « No data stored » s'affiche.

Installation d'hyperterminal (PDF)

Si l'Hyperterminal n'a jamais été installé et paramétré sur votre PC et que vous débutez avec le Microtops :

Télécharger le driver sur le site https://solarlight.com/product/microtops-ii-sunphotometer/ Rubrique littérature & downloads, USB-RS232 Driver Software.
Exécuter l'installer du driver pour l'installer sur le PC.
Brancher le photomètre au PC à l'aide du câble adaptateur série-USB.
Ouvrir le logiciel hypertrm.

Si aucune session MICROTOPS n'est prédéfinie dans l'hyperterminal :

Un pop-up Description de connexion s'ouvre. Entrer comme nom MICROTOPS_aaaa.
Un second pop-up s'ouvre mentionnant la région de localisation et le port par défaut utiliser pour le transfert. Cliquer OK.
Un troisième pop-up s'ouvre nécessitant les propriétés de transfert du port COM. Entrer :
- Bits par seconde : 4800 bits par secondes, et laisser les autres paramètres par défaut ( 8 Bits de données ; Aucune parité ; 1 bit d'arrêt ; Contrôle de flux matériel). Cliquer Appliquer, puis OK.
Enregistrer la session dans le menu Fichier → Enregistrer.
Le transfert de fichier depuis le Microtops est maintenant possible.
