SAOZ

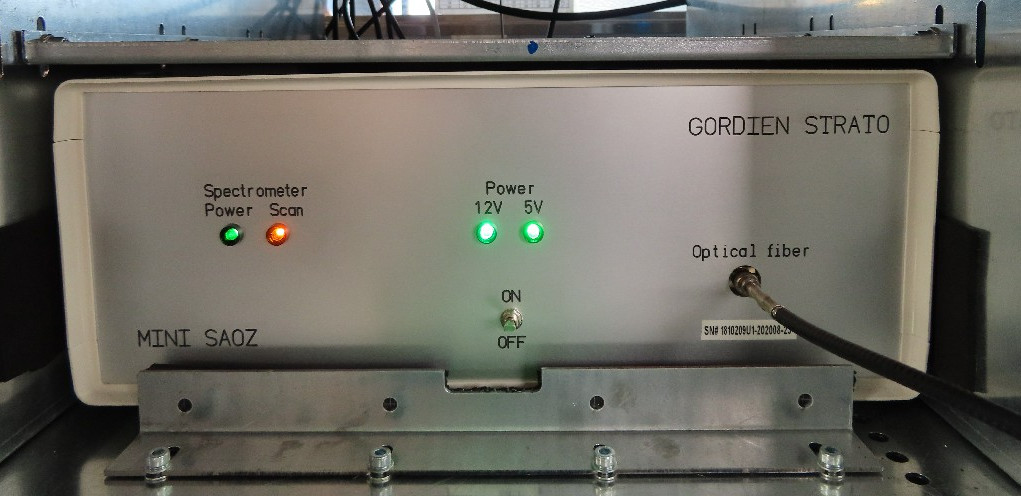

Gordien Strato, Spectromètre UV-Visible : NO~2~, O~3~ stratosphérique.

Installé à bord le 08/01/2021 avant la campagne en mer SWINGS.

Petit récap instrumental

Caractéristiques Instrument / [PC d'acquisition]{.has-inline-color .has-vivid-cyan-blue-color} Numéro Réseau SAOZ 23 Numéro Inventaire UR 30290 Numéros de série 1810209U1-202008-23 Processeur [Intel Core i7 3.20GHz]{.has-inline-color .has-vivid-cyan-blue-color} RAM [8 GB]{.has-inline-color .has-vivid-cyan-blue-color} OS [Windows 10 Entreprise LTSC 64bits]{.has-inline-color .has-vivid-cyan-blue-color} IP [172.16.131.32]{.has-inline-color .has-vivid-cyan-blue-color} GW / DNS [172.16.131.254]{.has-inline-color .has-vivid-cyan-blue-color} Nom réseau [ACQ-MiniSAOZ]{.has-inline-color .has-vivid-cyan-blue-color} ID session [pc]{.has-inline-color .has-vivid-cyan-blue-color} Mot de passe [mapio!974]{.has-inline-color .has-vivid-cyan-blue-color} PI Andrea Pazmino (andrea.pazmino\@latmos.ipsl.fr) Position console Switch PC [10]{.has-inline-color .has-vivid-cyan-blue-color} ID / PWD Anydesk [815 857 522 / mapio!974]{.has-inline-color .has-vivid-cyan-blue-color} ID / PWD TeamViewer [717 736 108 / mapio!974]{.has-inline-color .has-vivid-cyan-blue-color}

Historique de l'instrument

Le Mini-SAOZ est arrivé au LACy début novembre 2020. Il a été installé le 08/01/2021 à bord du Marion Dufresne.

Calendrier des maintenances

A chaque escale Nettoyer la fenêtre de fibre optique Tous les ans
Si nécessaire

Brève description de son fonctionnement et conseils

C'est un spectromètre qui mesure la composition de l'atmosphère (O~3~ stratosphérique et NO~2~) grâce à une fibre optique.
L'absorption sur des longueurs d'onde bien précises permettent d'identifier les gaz présents dans la colonne d'atmosphère.
L'ensemble de mesure est constitué d'un PC d'acquisition, d'un Mini-SAOZ, d'un GPS et d'une fibre optique.

Lors du contrôle du Mini-SAOZ (PDF), il faut vérifier que :

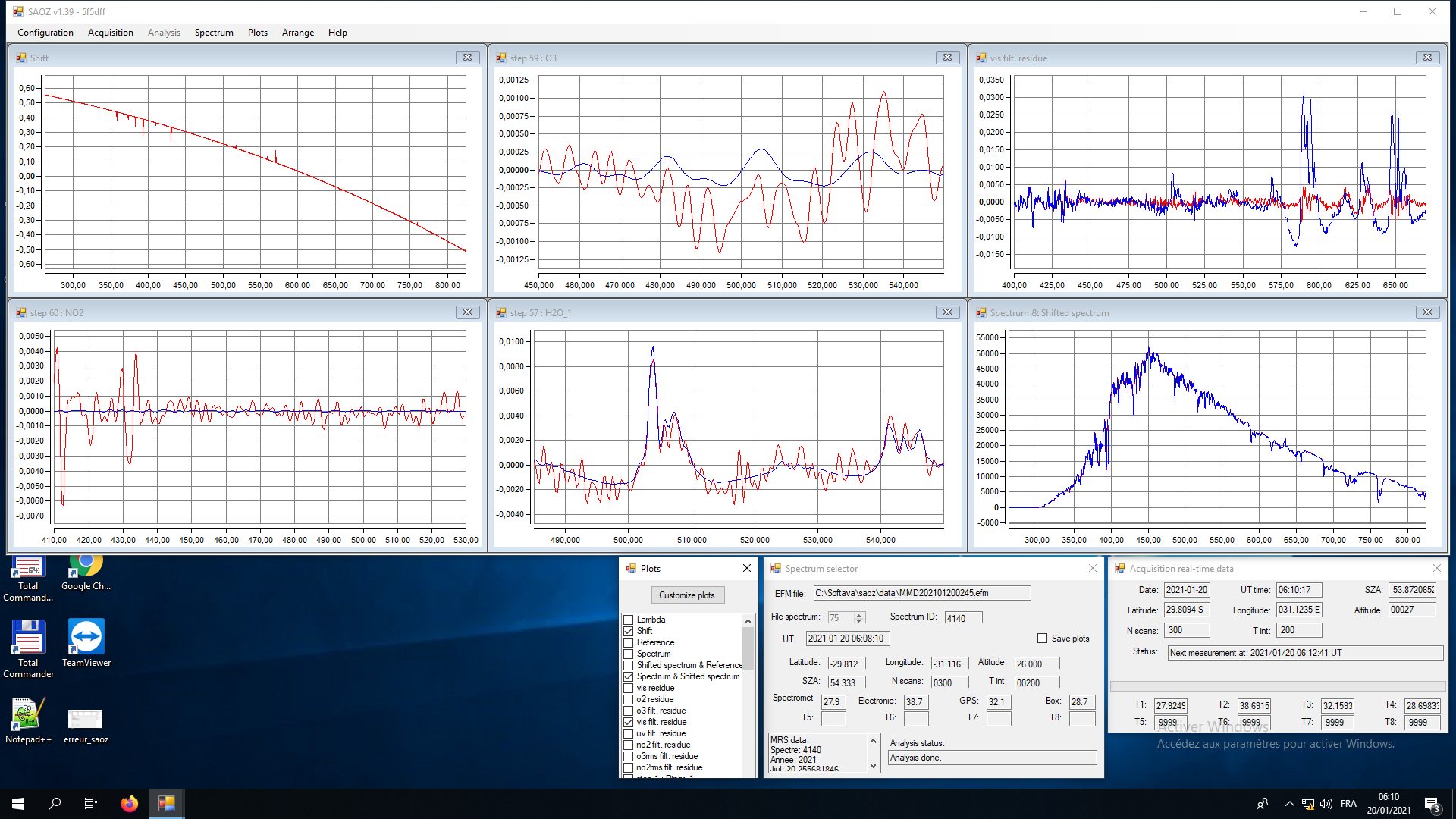

Les données sont bien en cours d'acquisition (date dans l'encart de mesure en bas à droite et barre de chargement)
Les courbes ne présentent pas de signe de dysfonctionnement.

{.wp-image-828 width="960" height="540"}

Inventaire du matériel de l'instrument

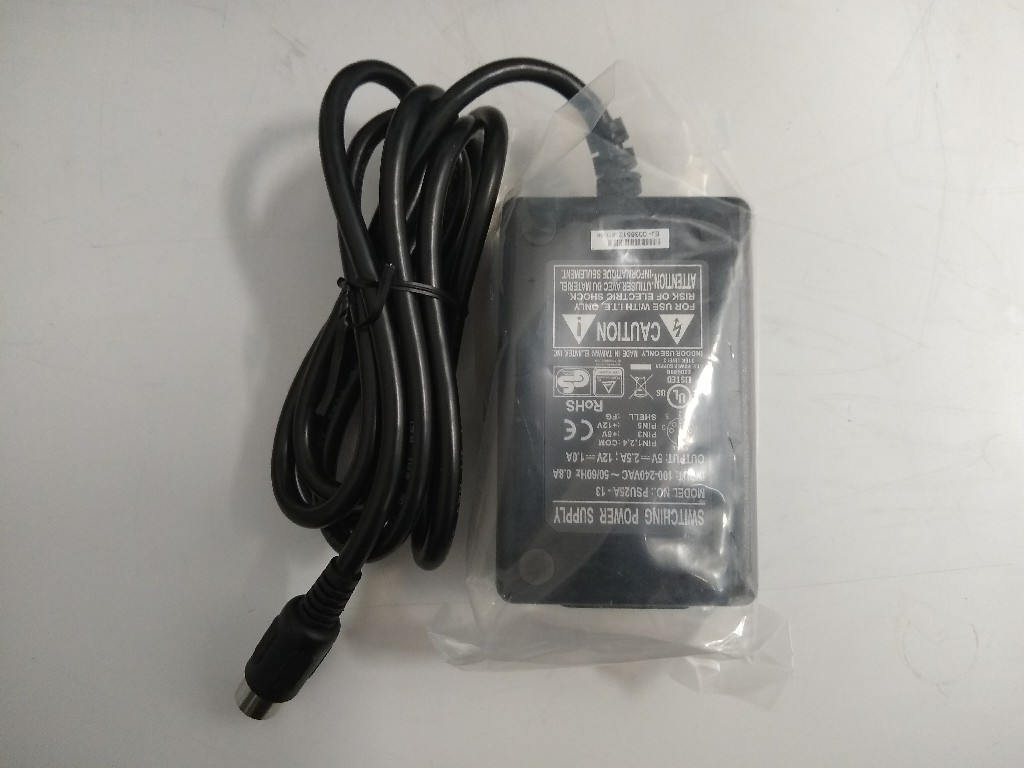

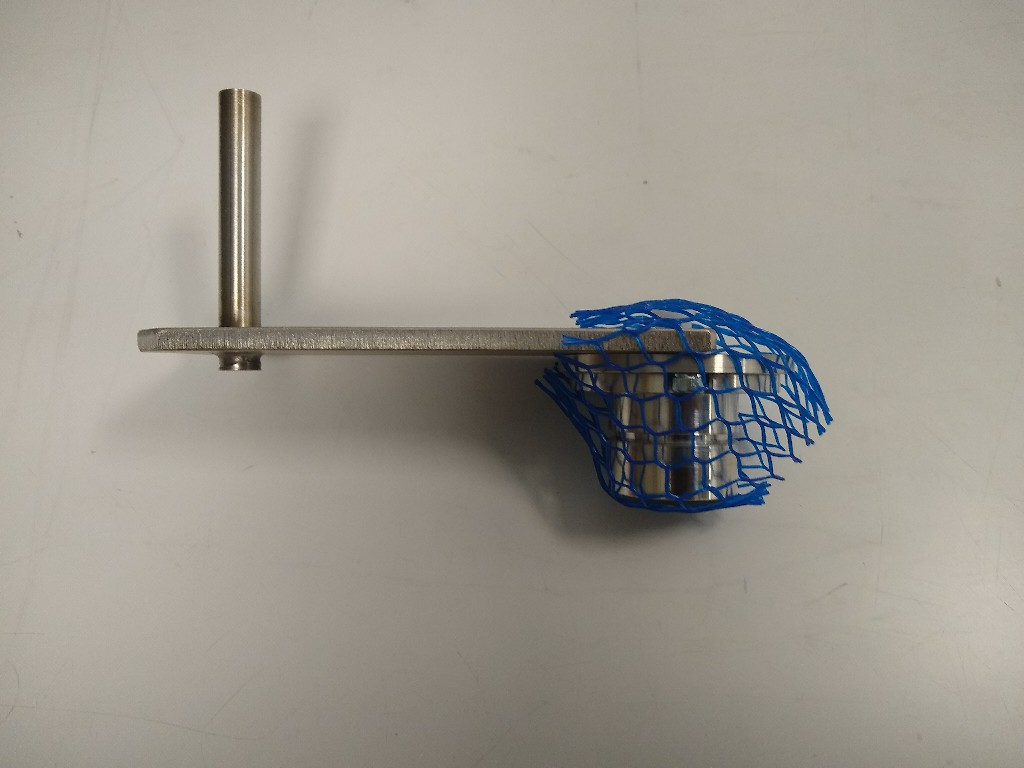

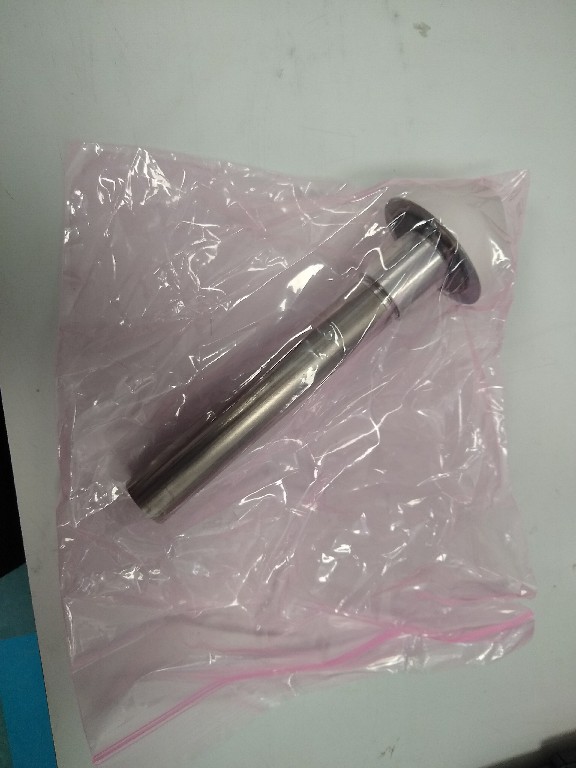

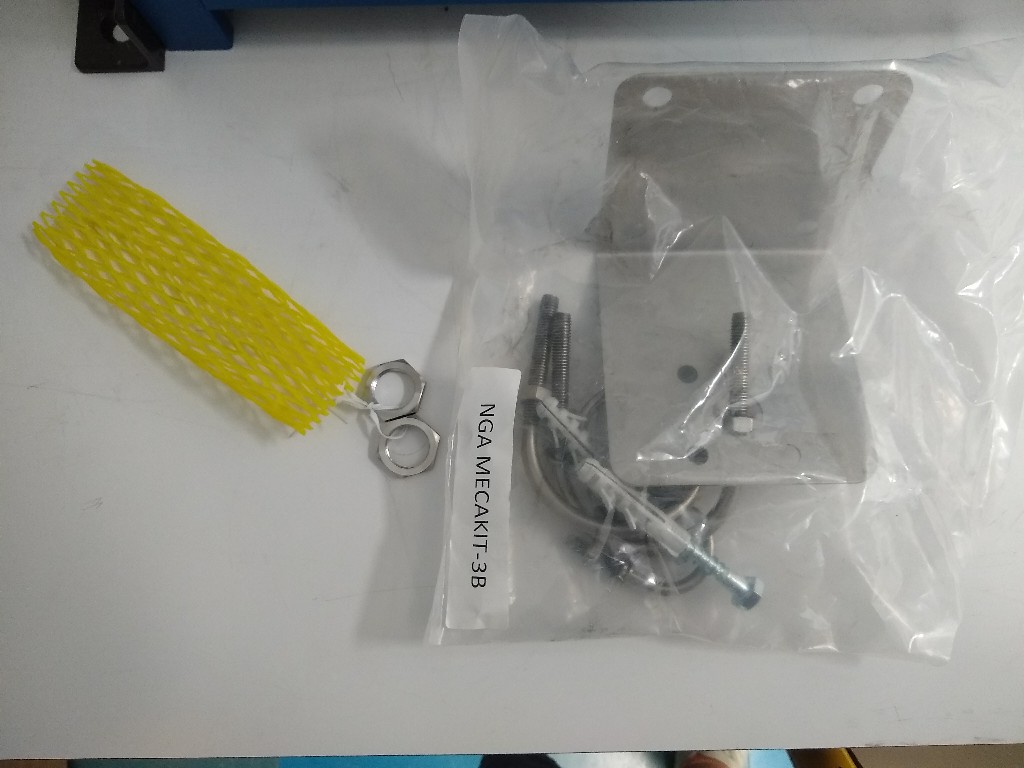

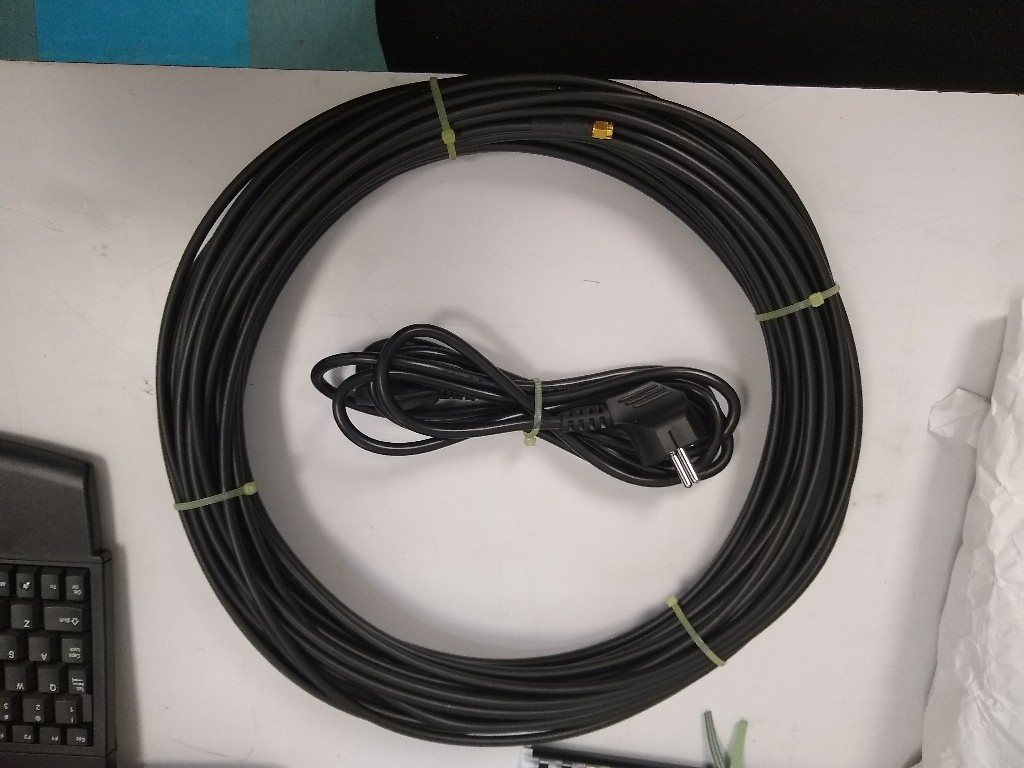

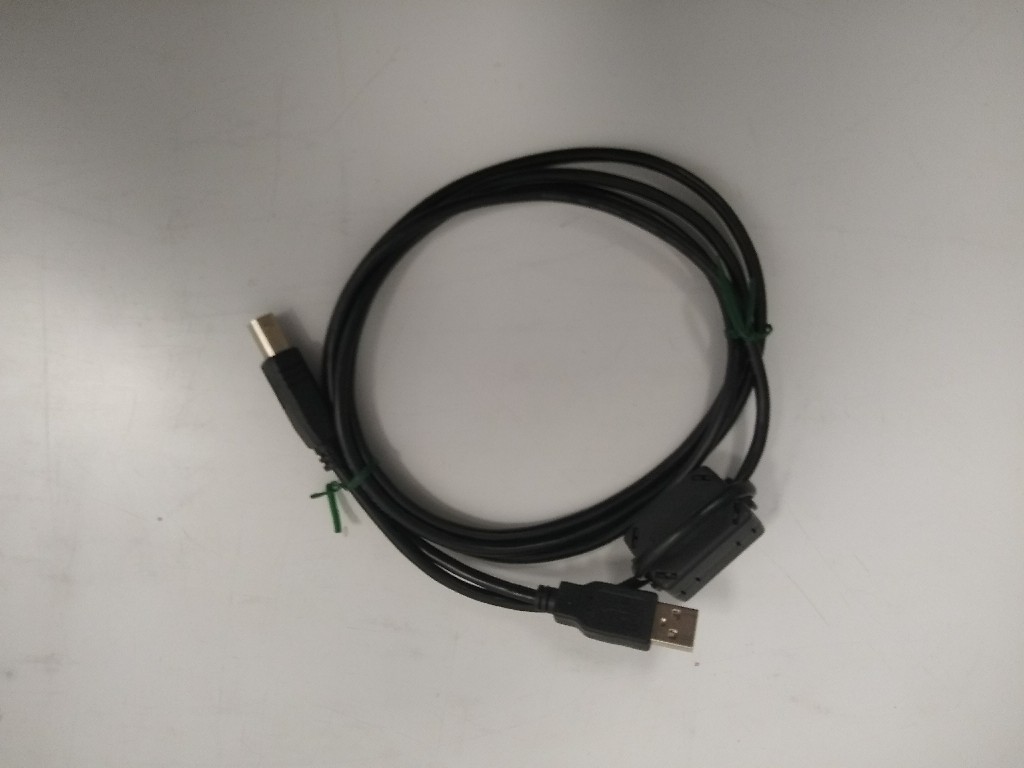

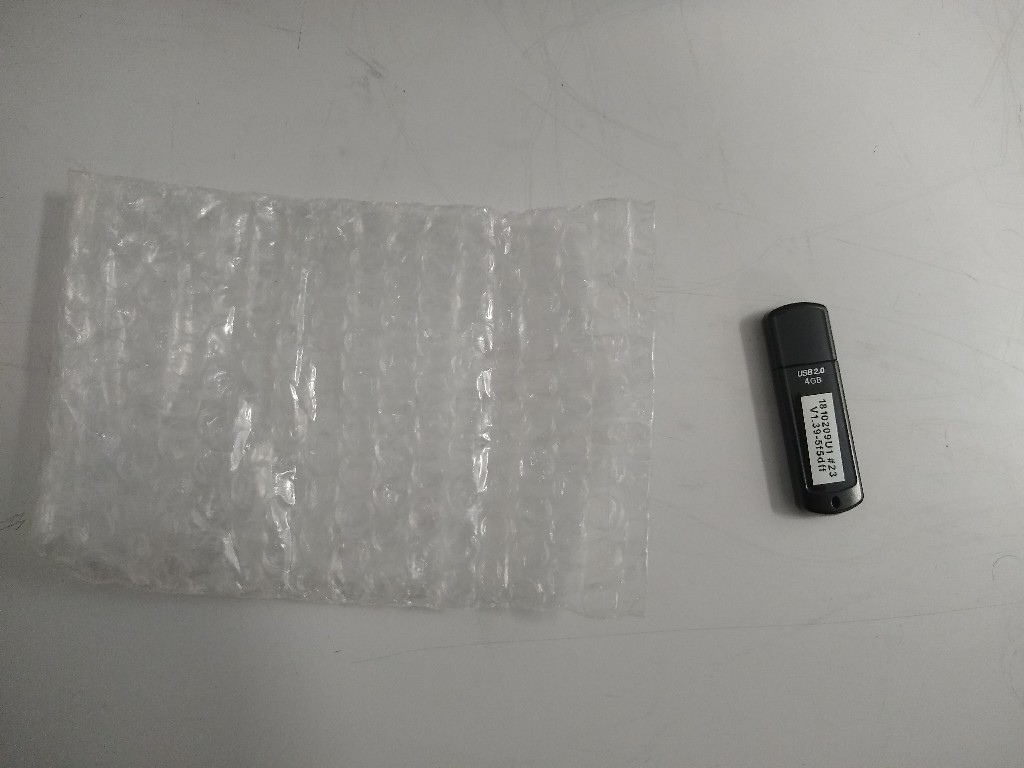

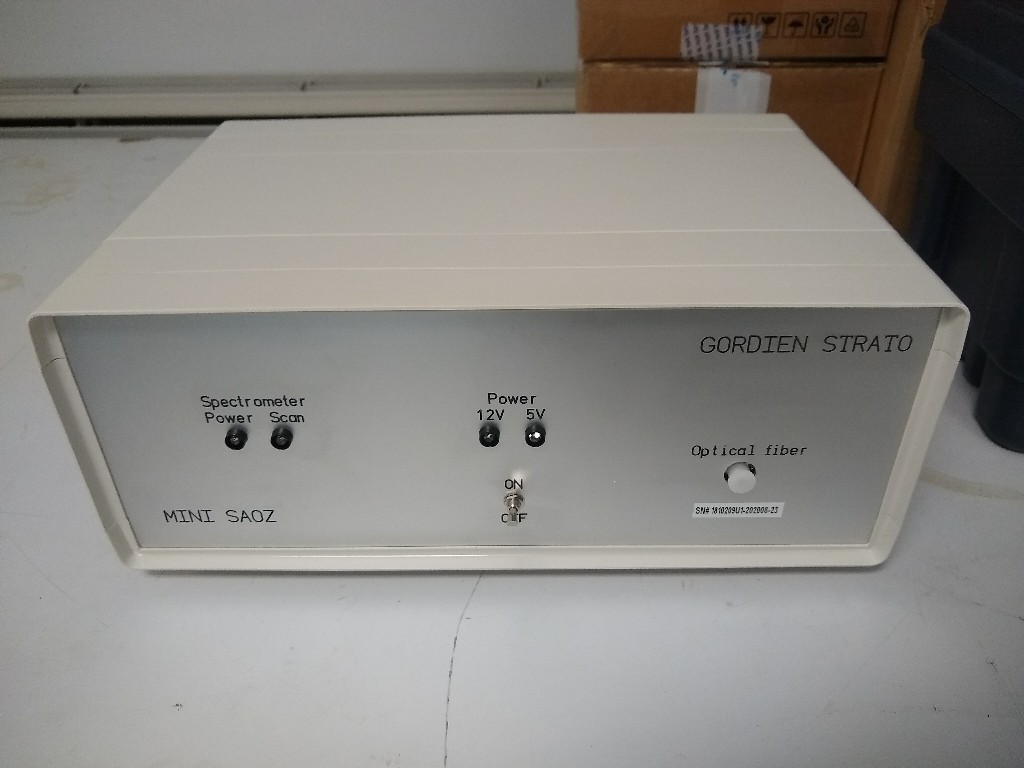

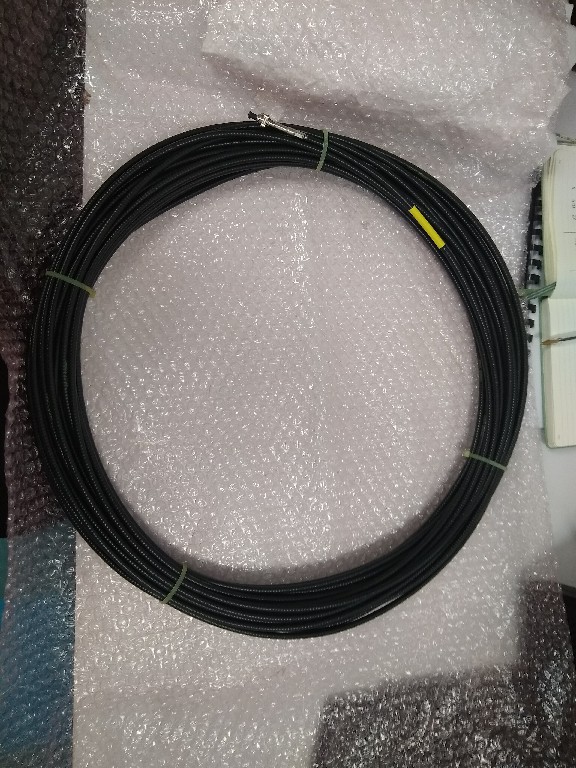

Dénomination Quantité Analyseur 1 Alimentation 1 Manuel 1 Fibre Optique 1 Support de fibre optique 1 GPS 1 Support GPS 1 Câble COM GPS 1 Clé USB 1 Câble COM PC 1

Documents utiles

Serveur temps

Le PC d'acquisition est synchronisé avec le serveur de temps MAP-IO du bateau (172.16.131.3) toutes les heures.

Récupération des données

Les données se trouvent dans les répertoires C:\Softava\saoz\data (pour les plus récentes), et C:\Users\pc\Desktop\TransfertsScripts\archive (plus de 4 jours).

Elles sont enregistrées sous la forme de 6 fichiers .EFM et 2 fichiers .MRS. Ces fichiers .MRS sont en ASCII et contient les données suivantes :

Spectre : numéro du spectre (0-64000)
Annee, Jjul : Année et jour -- heure au format décimal
SZA : Solar Zenith Angle,
Longitude, Latitude, Altitude : en degrés decimaux et mètre (alt)
Integration time
NbSomme: nombre de spectres co-ajoutés pendant le cycle de mesure
Spectrometer, Electronic, GPS, Box : température des modules
T5, T6, T7, T8 : non applicables
DecMoy : différence avec le spectre de référence (en pixels)
Flux_310, FluxC_310, Flux_320, FluxC_320, Flux_330, FluxC_330, Flux_350, FluxC_350, Flux_450, FluxC_450, Flux_550, FluxC_550, Flux_600, FluxC_600, Flux_700, FluxC_700, Flux_800, FluxC_800 : Flux (C = après correction) mesurés aux longueurs d'onde données.
Q_Ringr_1, Q_Ringr_2, Q_Ringr_3 : résonnance dans les champs 405-465nm, 466-495nm et 515-537nm
Q_NO2Etroit, Q_O3Etroit, Q_H2O_2Etroit, Q_H2O_3Etroit : ne pas tenir compte
Q_H2O_1, Q_H2O_2, Q_H2O_3 : colonnes obliques mesurées entre 530 et 620 nm
Q_O4_4, Q_O4_5 : colonnes obliques mesurées à 470 et 570 nm
Q_O3, Q_NO2, Q_O2V1, Q_O2V2, Q_O2V3: colonnes obliques mesurées
Q_bord1, Q_bord2 : non utilisé
R_Ringr_1, R_Ringr_2, R_Ringr_3, R_NO2Etroit, R_O3Etroit, R_H2O_2Etroit, R_H2O_3Etroit, R_H2O_1, R_H2O_2, R_H2O_3, R_O4_4, R_O4_5, R_O3, R_NO2, R_O2V1, R_O2V2, R_O2V3, R_bord1, R_bord2 : barres d'erreurs des variables correspondantes.
Residue_o3_Dif, Residue_vis_Dif, Residue_uv_Dif, Residue_no2_Dif, Residue_o3rms_Dif, Residue_no2rms_Dif, Residue_vis, Residue_o2

Ces données sont récupérées via Ethernet et sont stockées sur le serveur du bateau.

Redémarrage de l'instrument (PDF)

Écrire la date et l'heure TU dans le cahier de laboratoire, le nom de l'instrument et celui de l'opérateur, et noter le nom de la manip.
Arrêter l'acquisition des données (menu → Acquisition → Stop, puis menu → configuration → quit). La fermeture du programme peut prendre quelques minutes si une mesure est en cours.
Éteindre le PC normalement.

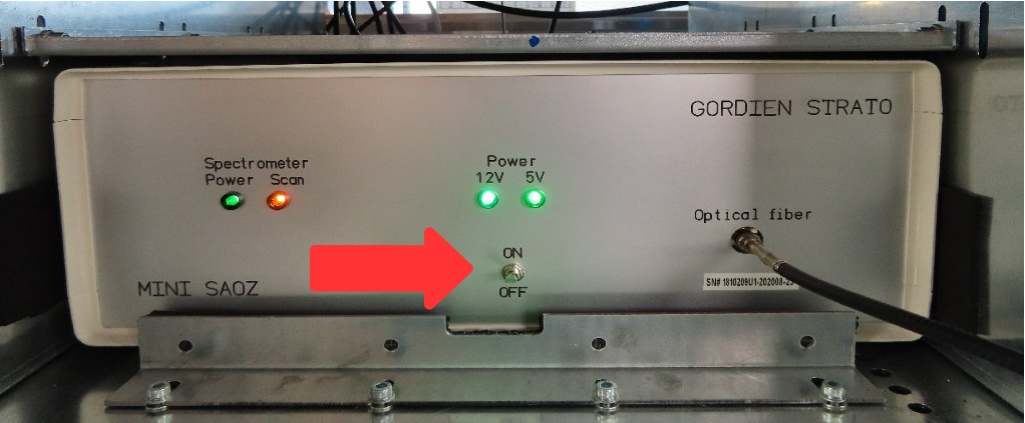

Éteindre l'analyseur avec le switch à l'avant de l'appareil.
Débrancher le PC d'acquisition.
Pour le rallumer, rebrancher le PC et rebasculer le switch de l'appareil.

Maintenances diverses

Nettoyage fibre optique

A chaque escale, rincer à l'eau douce la fenêtre de la fibre optique. Essuyer avec du papier anti-poussière ou du microfibre.

Problèmes rencontrés

GPS déconnecté

En cas de déconnexion du GPS, pour que l'acquisition des données continue correctement, il faut modifier les paramètres d'acquisition.

Arrêter l'acquisition : dans le menu Acquisition, sélectionner Stop. Attendre la fin de l'acquisition en cours.
Dans le menu Configuration, sélectionner Configure. Une fenêtre s'ouvre.
Dans l'onglet Acquisition section Measurement mettre :
- ASAP min SZA = 0.00
- min SZA = 0.00
- ASAP max SZA = 140.00
- Ne pas changer les autres paramètres.
Dans la section Localization, vérifier que
- Latitude (deg) = 0.0000
- Longitude (deg) = 0.0000
Valider les changements en cliquant sur OK puis OK dans la fenêtre Information
Relancer l'acquisition en sélectionnant Real‐time data dans le menu Acquisition.
