OPC-N3

[Alphasense, OPC-N3 : ]{.has-inline-color .has-black-color}comptage des aérosols marins par taille.

Installé à bord le 08/01/2021 avant la campagne en mer SWINGS.

Petit récap instrumental

Caractéristiques Instrument / [PC d'acquisition]{.has-inline-color .has-vivid-cyan-blue-color}

Numéro Réseau \

Numéro Inventaire UR \

Numéros de série \

Processeur [Intel Atom 1.91 GHz]{.has-inline-color .has-vivid-cyan-blue-color}

RAM [8 GB]{.has-inline-color .has-vivid-cyan-blue-color}

OS [Linux Gnome 3.30.2 64bits]{.has-inline-color .has-vivid-cyan-blue-color}

IP [172.16.131.35]{.has-inline-color .has-vivid-cyan-blue-color}

GW / DNS [172.16.131.255]{.has-inline-color .has-vivid-cyan-blue-color}

Nom réseau [CONCENTRATEUR]{.has-inline-color .has-vivid-cyan-blue-color}

ID session [root]{.has-inline-color .has-vivid-cyan-blue-color}

Mot de passe [root]{.has-inline-color .has-vivid-cyan-blue-color}

PI Jérôme Brioude (jerome.brioude\@univ-reunion.fr)

Position console Switch PC [7]{.has-inline-color .has-vivid-cyan-blue-color}

ID / PWD Anydesk

Historique de l'instrument

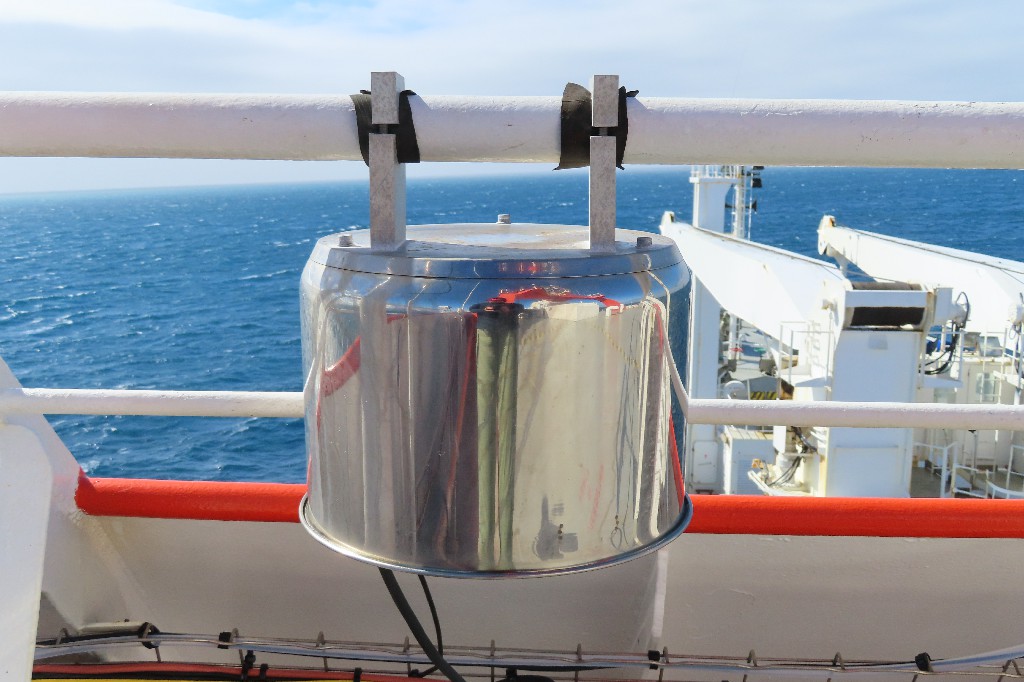

Les OPC-N3 sont arrivés au LACy début novembre 2020. Ils ont été installés le 08/01/2021 à bord du Marion Dufresne. Ils sont installés directement sur le pont i, et reliés par un câble USB au PC d'acquisition en salle météo.

Calendrier des maintenances

A chaque escale
Tous les ans
Si nécessaire

Brève description de son fonctionnement et conseils

L'instrument mesure la rétrodiffusion d'un rayon laser par les aérosols marins qui rentrent dans l'instrument. Par la théorie de diffusion de Mie, on peut en déduire la taille de la particule responsable du signal de rétrodiffusion.
Il analyse la taille de chaque particules entrant dans l'instrument :
- niveau de saturation: 20 000 particules par cm^3^.
- Taille minimum : 500nm.
- Taille maximale : pas de limite de taille
Les données sont des séries temporelles de données toutes les 3 secondes pour différents bins de taille, et également les valeurs de PM1, PM2.5 et PM10.

Lors du contrôle des OPC-N3, il faut vérifier que :

Les données ont bien été enregistrées
Le PC n'a pas freezé

Inventaire du matériel de l'instrument

Dénomination Quantité Analyseur OPC-N3 2

Documents utiles

Serveur temps

Le PC d'acquisition est synchronisé avec le serveur de temps MAP-IO du bateau (172.16.131.3) toutes les heures.

Récupération des données

Les données se trouvent dans les répertoires C:\home\opcn3\data

Elles sont enregistrées sous la forme d'un fichier .opcn3 récupéré via Ethernet et stocké sur le serveur du bateau. Une fois sur les serveurs du LACy, il est traité automatiquement par un algorithme Python pour rendre les données au bon format. Le fichier produit est au format .txt, et contient les colonnes suivantes :

[date,time,b0,b1,b2,b3,b4,b5,b6,b7,b8,b9,b10,b11,b12,b13,b14,b15,b16,b17,b18,b19,b20,b21,b22,b23,MToF,period,FlowRate,OPC-T,OPC-RH,pm1,pm2.5,pm10,Check]{.has-inline-color .has-black-color}

Redémarrage de l'instrument (PDF)

Écrire la date et l'heure TU dans le cahier de laboratoire, le nom de l'instrument et celui de l'opérateur, et noter le nom de la manip.

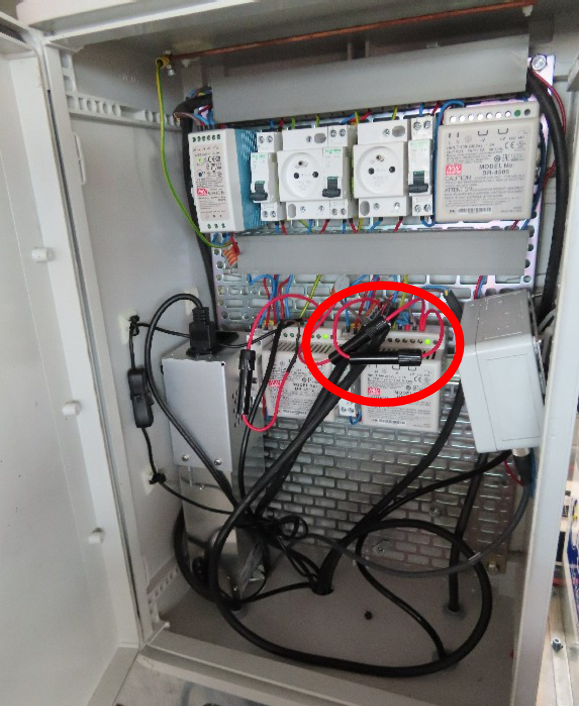

Débrancher le capteur au niveau du coffret électrique (retirer les fusibles en dévissant les portes fusible).
Pour le rallumer, remettre les fusibles en place.
