Radiometres
Kipp & Zonen, Radiomètres SUV-A/B/E : UVA, UVB, UVE.

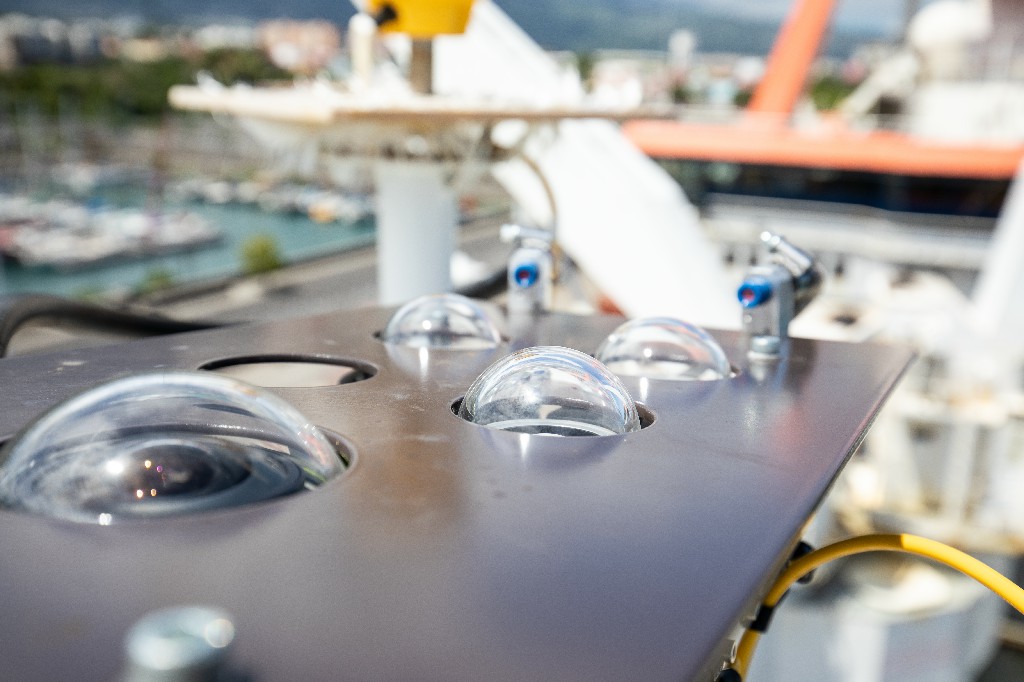

Installé à bord le 10/03/2021 avant l'OP1 TAAF 2021.
Petit récap instrumental

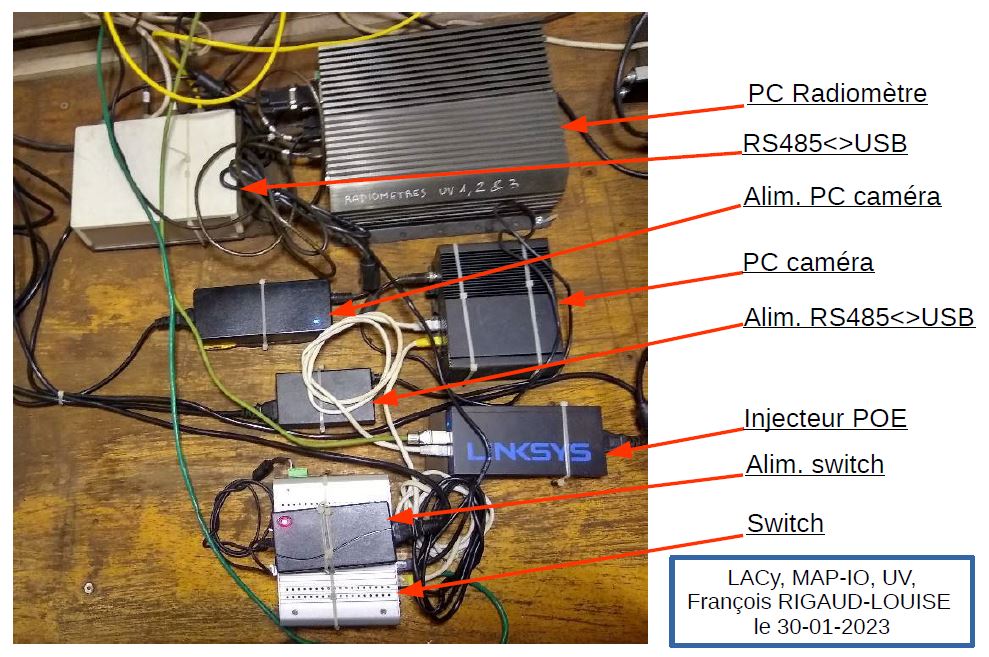

Caractéristiques Instrument / [PC d'acquisition]{.has-inline-color .has-vivid-cyan-blue-color}
Numéro Réseau (UV-Indien) UVA : 200113_UV3\ UVB : 200153_UV1\ UVE : 200079_UV2
Numéro Inventaire UR UVA : 30289\ UVB : 29447\ UVE : 30306
Numéros de série UVA : 200113\ UVB : 200153\ UVE : 200079
Processeur [Intel Core i7 3.20GHz]{.has-inline-color .has-vivid-cyan-blue-color}
RAM [8 GB]{.has-inline-color .has-vivid-cyan-blue-color}
OS [Windows 10 Enterprise LTSC 64 bits]{.has-inline-color .has-vivid-cyan-blue-color}
IP [172.16.131.33]{.has-inline-color .has-vivid-cyan-blue-color}
GW / DNS [172.16.131.254]{.has-inline-color .has-vivid-cyan-blue-color}
Nom réseau [ACQ-UV]{.has-inline-color .has-vivid-cyan-blue-color}
ID session [root]{.has-inline-color .has-vivid-cyan-blue-color}
Mot de passe [mapio!974]{.has-inline-color .has-vivid-cyan-blue-color}
PI Thierry Portafaix (thierry.portafaix\@univ-reunion.fr )
Position console Switch PC [1]{.has-inline-color .has-vivid-cyan-blue-color}
ID / PWD TeamViewer [717 155 234 / mapio!974]{.has-inline-color .has-vivid-cyan-blue-color}
Historique de l'instrument
Les radiomètres sont arrivés au LACy début novembre 2020. Ils ont été installés le 10/03/2021 à bord du Marion Dufresne.
Calendrier des maintenances
A chaque escale Contrôler et nettoyer les dômes si sel et/ou eau\ Contrôler la position des boucliers solaires\ Contrôler l'horizontalité des photomètres\ ~~Remplir le bidon de lave glace~~
Tous les ans Contrôler le bon état des connections, câbles et supports.
Tous les 2 ans Calibration de la sensibilité
Si nécessaire
Brève description de son fonctionnement et conseils
- Les radiomètres mesurent les rayons UV sur différentes longueurs
d'onde :
- SUV-A : de 315 à 400 nm
- SUV-B : de 280 à 315 nm
- SUV-E : correspond à la sensibilité humaine selon la norme ISO 1766:1999 / CIE S 007 / E-1998 (donne l'indice UV).

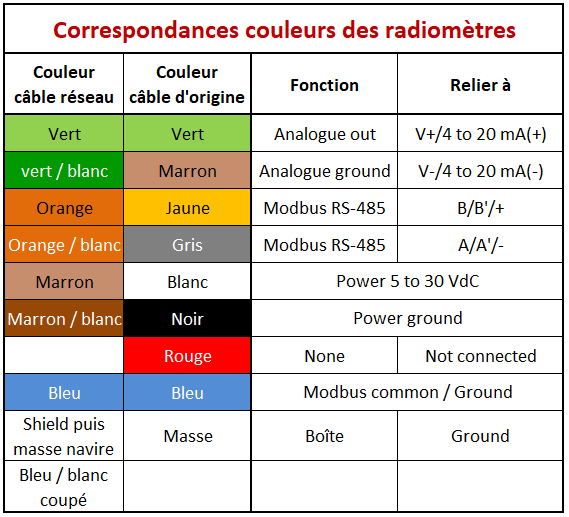

- Les câbles d'origine des radiomètres (10m) ont été rallongé avec du câble réseau (25m). Les correspondances de couleurs sont :
- ~~Un système d'aspersion est mis en place pour pulvériser du lave-glace deux fois par jour sur les dômes, et procéder à leur nettoyage.~~
Lors du contrôle des radiomètres, il faut vérifier que :
- La plateforme gyroscopique est à l'horizontale, et suit les mouvement du bateau
- Le programme tourne.
Inventaire du matériel de l'instrument
Dénomination Quantité Radiomètres 3
Documents utiles
Serveur temps
Le PC d'acquisition est synchronisé avec le serveur de temps MAP-IO du bateau (172.16.131.3) toutes les heures.
Récupération des données
Les données se trouvent dans le répertoire
C:\Users\pc\Desktop\UVx\Log{date}.csv (en remplaçant UVx par UV1, UV2
ou UV3, et {date} par la date).
Elles sont enregistrées sous la forme d'un fichier
[LOG220510-0000.csv]{.has-inline-color .has-dark-gray-color} :
Type;Date;Heure;UV(W/m2);?;Température(°C); et 28 colonnes vides.
Ces données sont récupérées via Ethernet et sont stockées sur le serveur du bateau. Elles sont envoyées quotidiennement sur le serveur de l'université.
Chaque branchement et débranchement modifie l'attribution UV1/2/3 aux radiomètres UVA/B/E. Pour différencier les données, les ordres de grandeur de la colonne UV sont décisifs :
- UVA : environ 20-70 W/m^2^
- UVB : environ 1-2 W/m^2^
- UVE : environ 10 W/m^2^
Redémarrage de l'appareil (PDF)
- Écrire la date et l'heure TU dans le cahier de laboratoire, le nom de l'instrument et celui de l'opérateur, et noter le nom de la manip.
- Éteindre le PC d'acquisition.
- Débrancher les multiprises.
- Pour le rallumer, rebrancher l'ensemble.
Maintenances diverses
Nettoyage des dômes
Si nécessaire, nettoyer les dômes à l'aide d'éthanol pur et d'un chiffon microfibre propre.
Horizontalité des radiomètres
La plateforme gyroscopique est censée garder l'horizontalité des radiomètre au plus précis. Cependant, la position des radiomètres peut-être ajustée manuellement à l'aide des vis de fixation au niveau de la plateforme. Un niveau à bulle est présent sur l'écran solaire.
Boucliers solaires

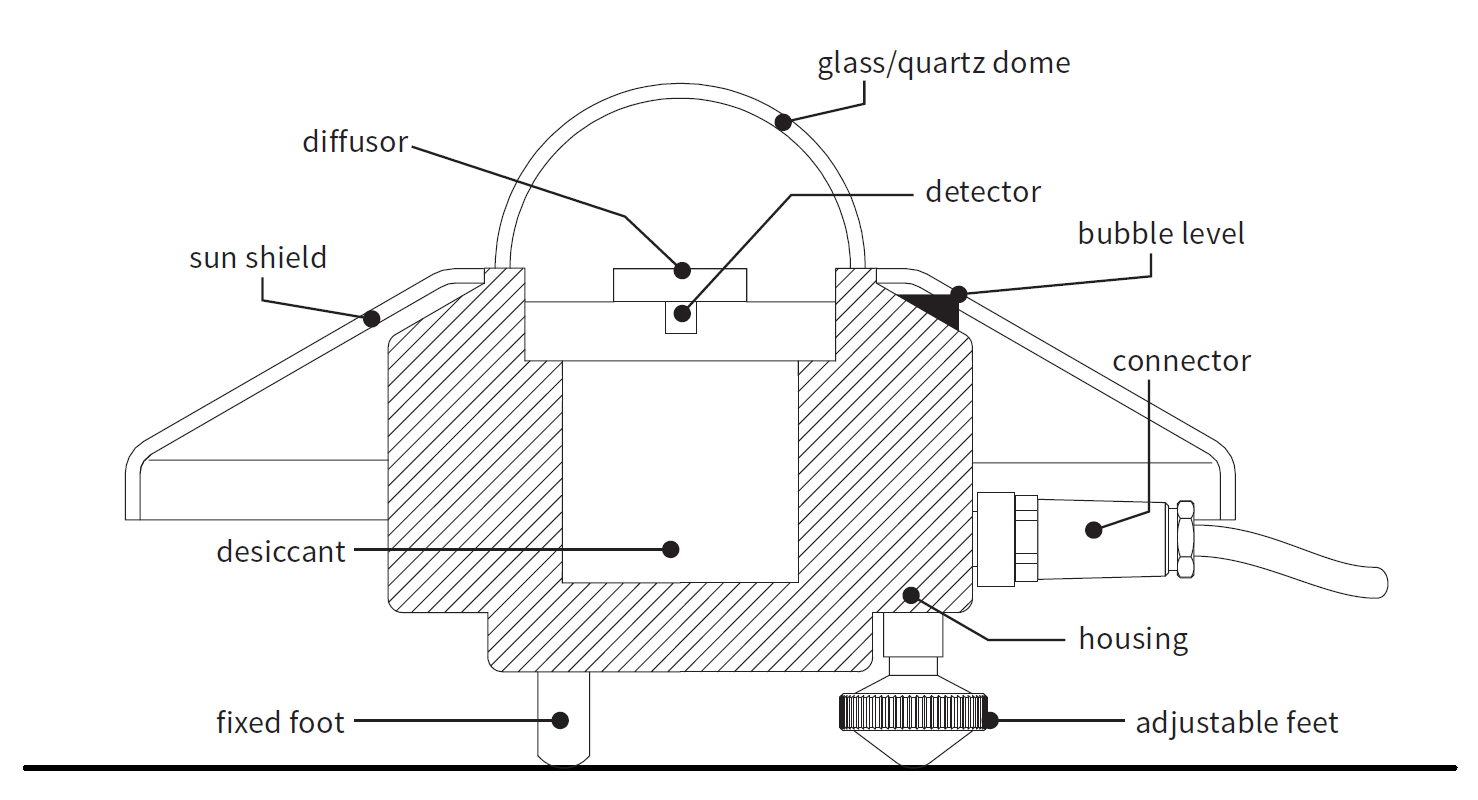

Le bouclier solaire est la partie « jupée » du radiomètre. Vérifier qu'il n'y a pas de jeu.
Remplissage de lave glace
Un entonnoir est fixé au bidon. Dévisser le bouchon en cuivre vissé sur le couvercle du fut, et transvaser le lave-glace dans le bidon à l'aide de l'entonnoir. La contenance du bidon est de 100 L (20 bidons de 5L) et la pompe nécessite un minimum d'environ 25L pour s'amorcer.
