Station Météo

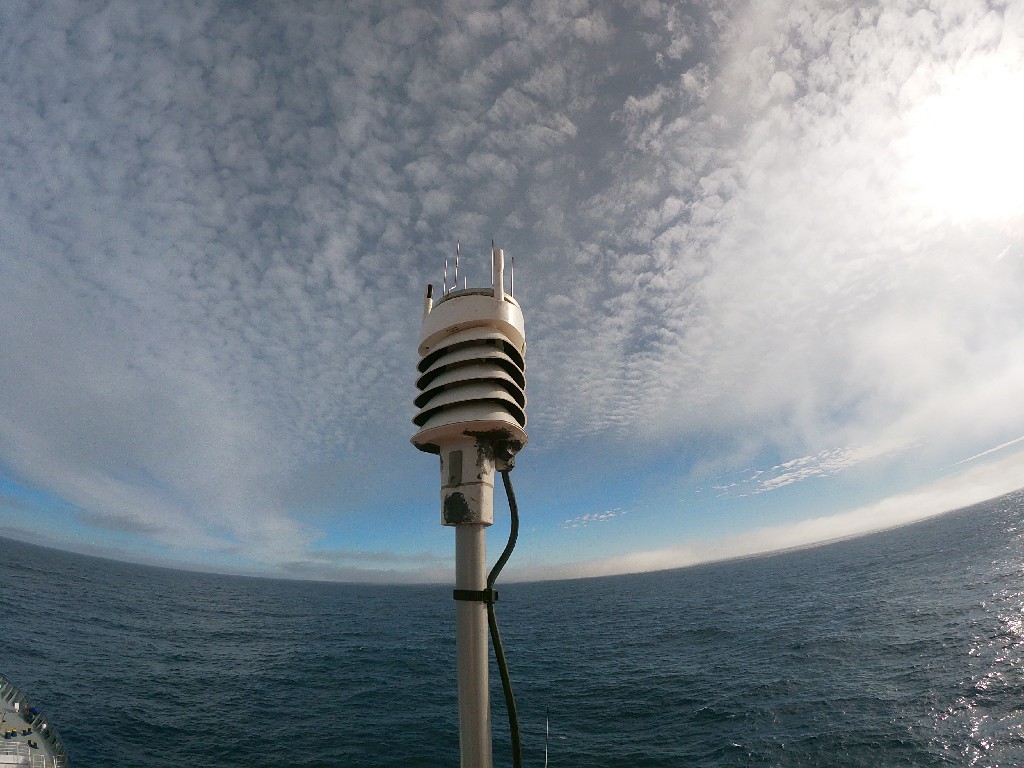

Station météorologique intégrée Vaisala WXT536 : température, pression, humidité, vent (force et direction), précipitations.

Installé à bord le 30/09/2020 avant l'OP3 TAAF.

Petit récap instrumental

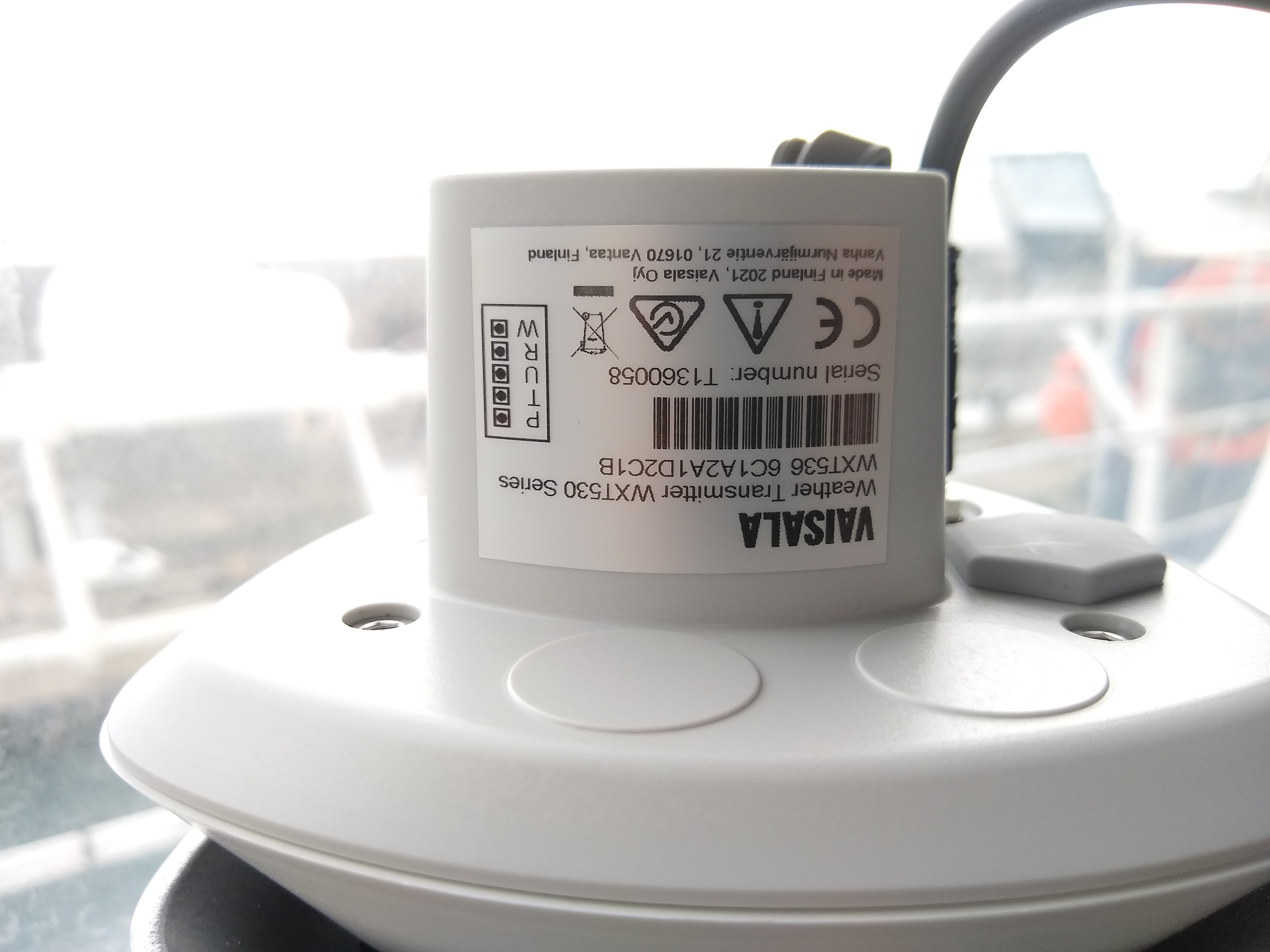

Caractéristiques Instrument / [PC d'acquisition]{.has-inline-color .has-vivid-cyan-blue-color} Numéro Réseau ICOS : 1134 Numéro Inventaire UR 30285 Numéros de série T1360058 Processeur [Intel Atom 1.91GHz]{.has-inline-color .has-vivid-cyan-blue-color} RAM [8 GB]{.has-inline-color .has-vivid-cyan-blue-color} OS [Linux Gnome 3.30.2 64bits]{.has-inline-color .has-vivid-cyan-blue-color} IP [172.16.131.11]{.has-inline-color .has-vivid-cyan-blue-color} GW / DNS [172.16.131.254]{.has-inline-color .has-vivid-cyan-blue-color} Nom réseau [ACQ-VAISALA]{.has-inline-color .has-vivid-cyan-blue-color} ID session [PC]{.has-inline-color .has-vivid-cyan-blue-color} Mot de passe [mapio!974]{.has-inline-color .has-vivid-cyan-blue-color} PI Olivier Bousquet (olivier.bousquet\@univ-reunion.fr) Position console Switch PC [1]{.has-inline-color .has-vivid-cyan-blue-color} ID / PWD Anydesk

Historique de l'instrument

La Vaisala est arrivée au LACy en septembre 2020. Elle a été installé le 30/09/2020 à bord du Marion Dufresne.

Calendrier des maintenances

A chaque escale Vérifier les fixations\ Nettoyer la surface ultrason et les parois externes

Si nécessaire Changer le module PTU (tous les 2 ans)

Brève description de son fonctionnement et conseils

  • La vitesse et la force du vent sont mesurés à l'aide d'un capteur WINDCAP ultrasonique. Les Température, pression et humidité sont mesurés à l'aide d'une sonde PTU. Les précipitations sont mesurés à l'aide d'un capteur RAINCAP qui détecte l'impact des gouttes.
  • La station météo est alimentée en 5V via l'USB branché au PC en salle météo.
  • Les capteurs de pluie et de vent son t chauffés pour résister au gel.

Lors du contrôle de la Vaisala (PDF), il faut vérifier que :

  • Le PC n'a pas freezé.

Inventaire du matériel de l'instrument

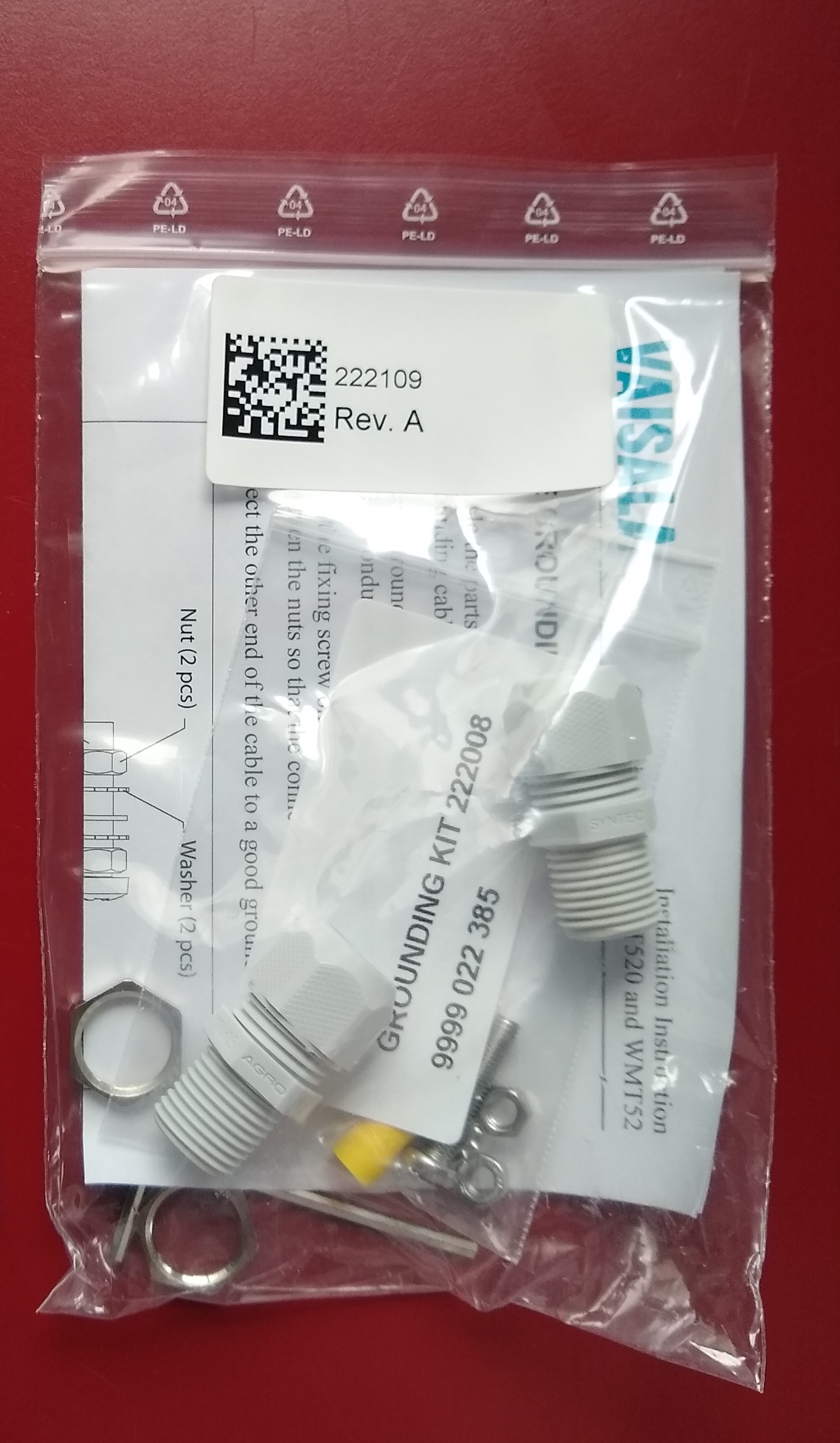

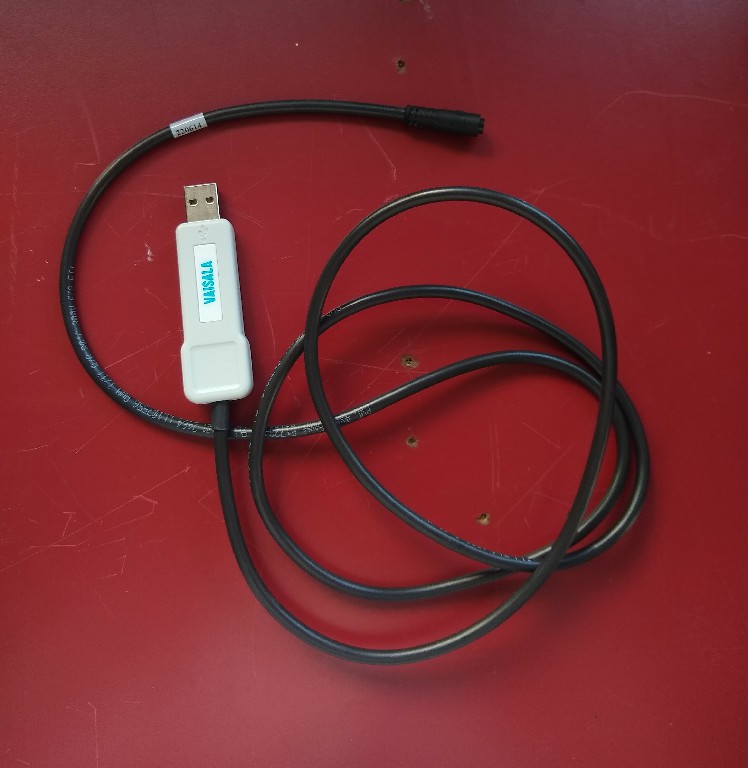

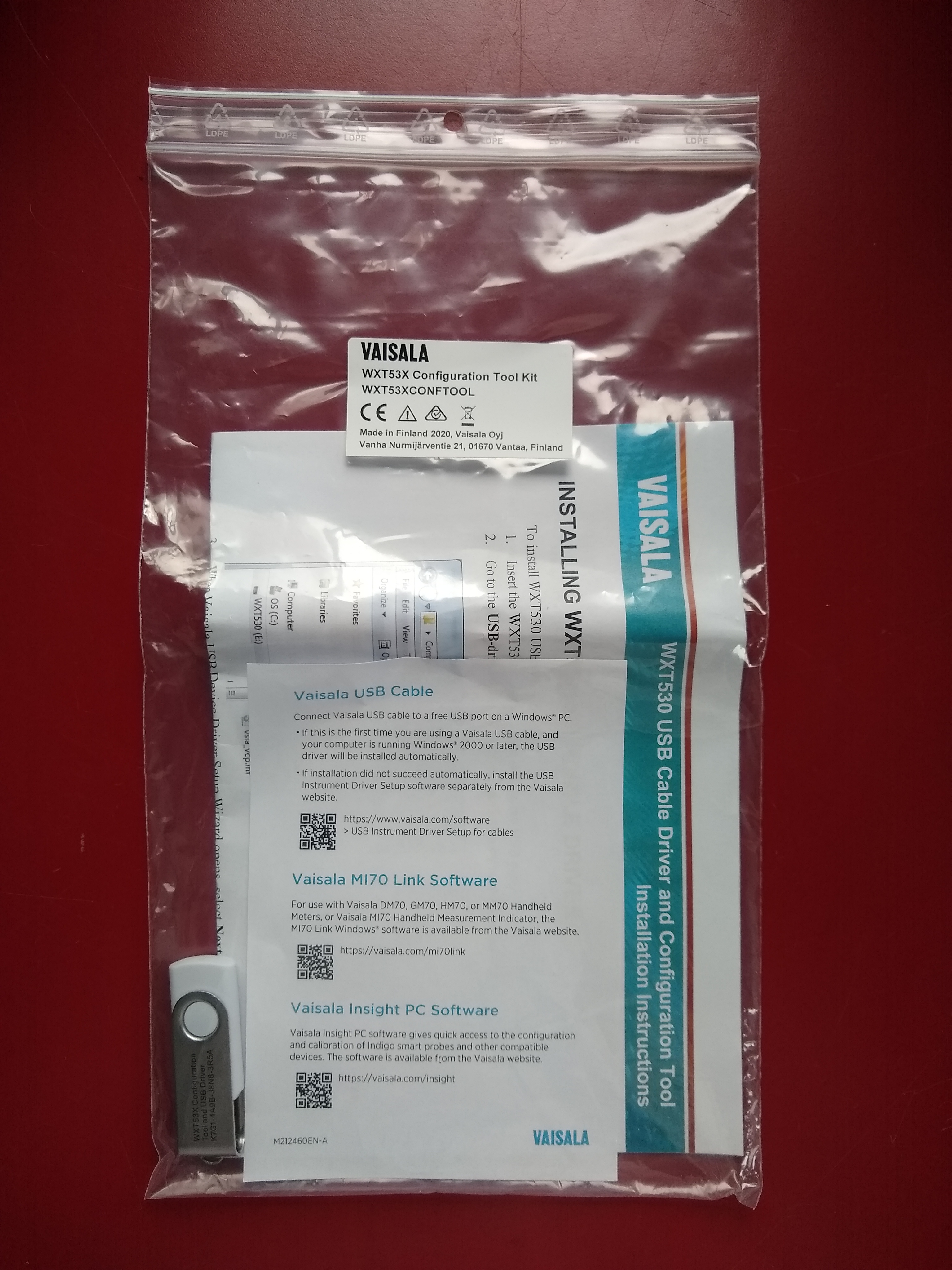

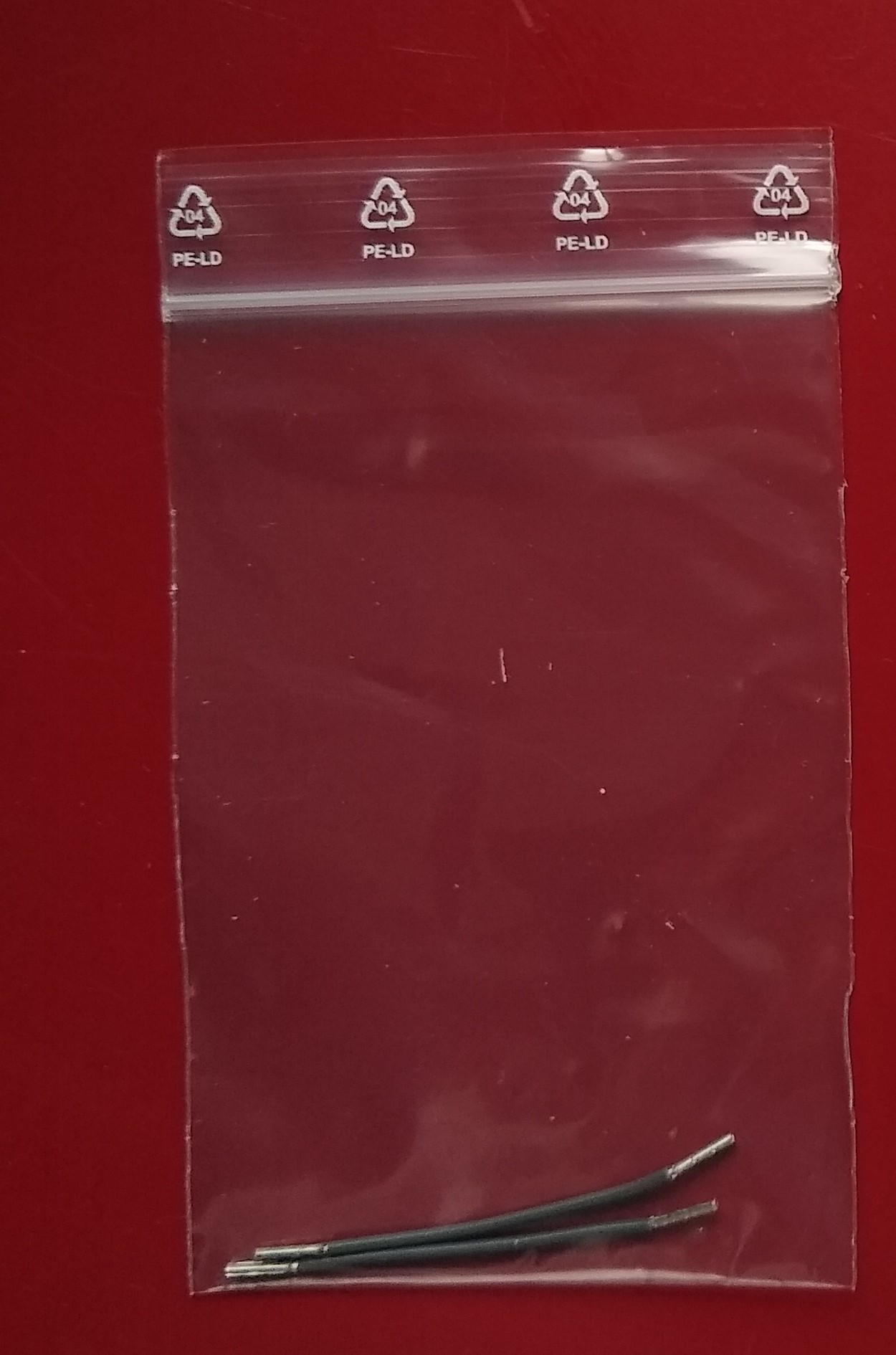

Dénomination Quantité Station intégrée 1 Câble de maintenance 1 Manuel utilisateur (FR) 1 Support de montage 1 Kit de mise à la terre 1 Presse étoupe 2 Câble interne 2 Clé USB 1

Documents utiles

Serveur temps

Le PC d'acquisition est synchronisé avec le serveur de temps MAP-IO du bateau (172.16.131.3) toutes les heures.

Récupération des données

Les données se trouvent dans les répertoires C:\MCC201\HISTORY

Elles sont enregistrées dans un fichier .txt contenant les données suivantes :

  • 0R0 : Dm = Direction du vent (degrés), Sm = vitesse du vent (m/s), Ta = Température de l'air (°C), Ua = Humidité relative (%), Pa = Pression atmosphérique (HPa), Rc = Précipitations (mm), Th = Température de chauffage (°C)
  • 0R1 : Dn = Direction minimale du vent (degrés), Dm = Direction moyenne du vent (degrés), Dx = Direction maximale du vent (degrés), Sn = vitesse minimale du vent (m/s), Sm = vitesse moyenne du vent (m/s), Sx = vitesse maximale du vent (m/s)
  • 0R2 : Ta = Température de l'air (°C), Ua = Humidité relative (%), Pa = Pression atmosphérique (HPa)
  • 0R3 : Rc = Accumulation de pluie (mm), Rd = Durée de la pluie (s), Ri = Intensité de la pluie (mm/h), Hc = Accumulation de grêle, Hd = Durée de la grêle (s), Hi = Intensité de la grêle (impacts/cm²h)
  • 0R5 : Th = Température de chauffage (°C), Vh = Tension de chauffage (V), Vs = Tension d'alimentation, Vr = Tension de référence de 3.5V

Ces données sont récupérées via Ethernet et sont stockées sur le serveur du bateau. Un script concatène les données 0R0 météo dans un fichiers journalier.

Redémarrage de l'instrument

  • Écrire la date et l'heure TU dans le cahier de laboratoire, le nom de l'instrument et celui de l'opérateur, et noter le nom de la manip.
  • Éteindre/Débrancher le PC d'acquisition. La station météo est alimentée par le PC.
  • Pour remettre en route, rallumer le PC d'acquisition.

Maintenances diverses

Maintenances diverses

Montage/démontage de la station

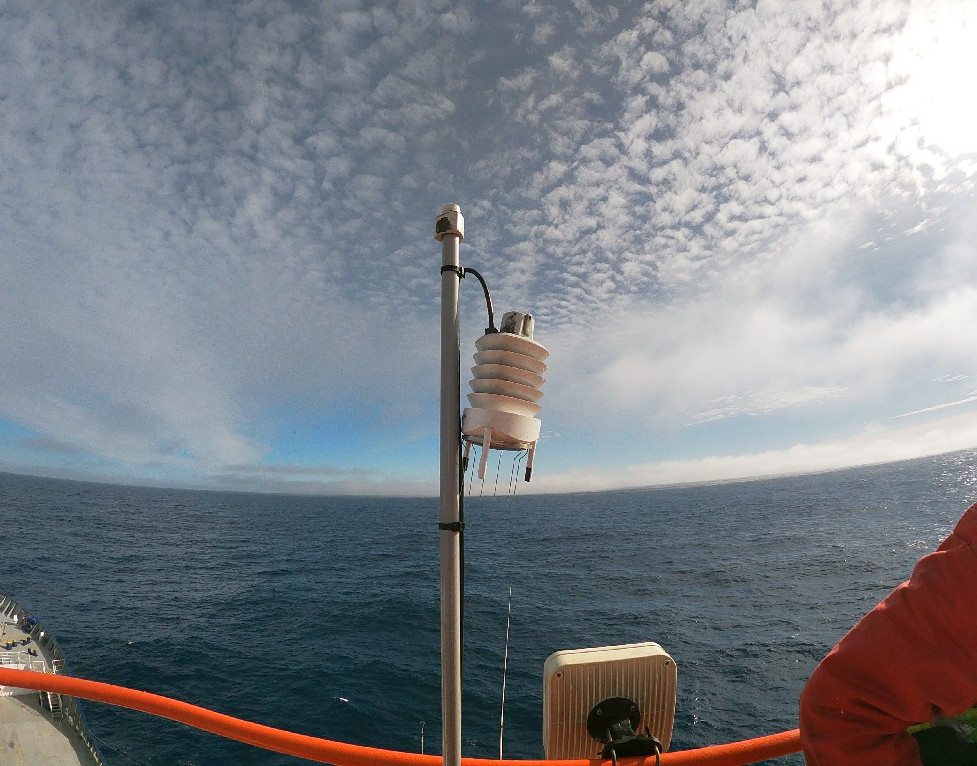

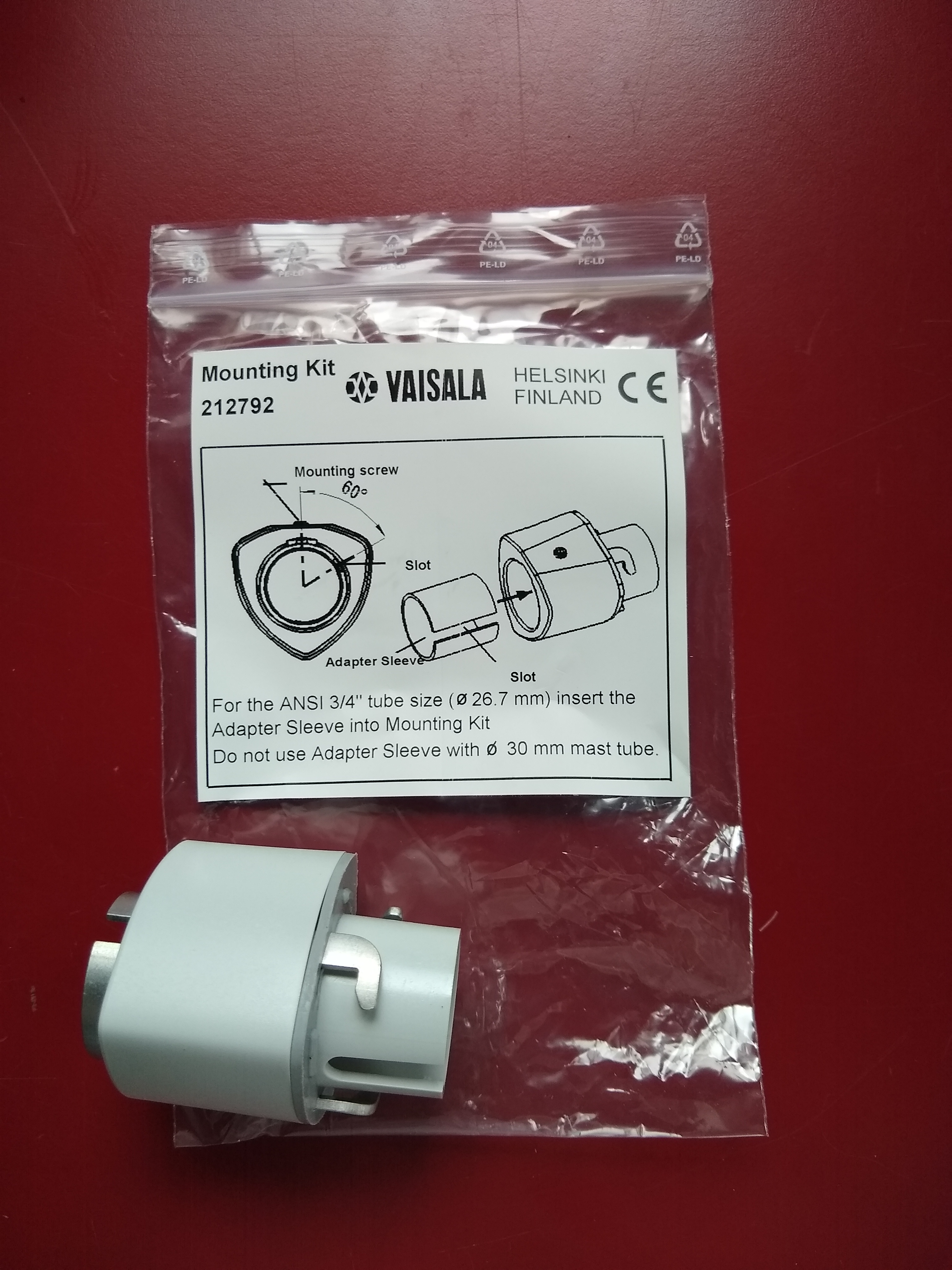

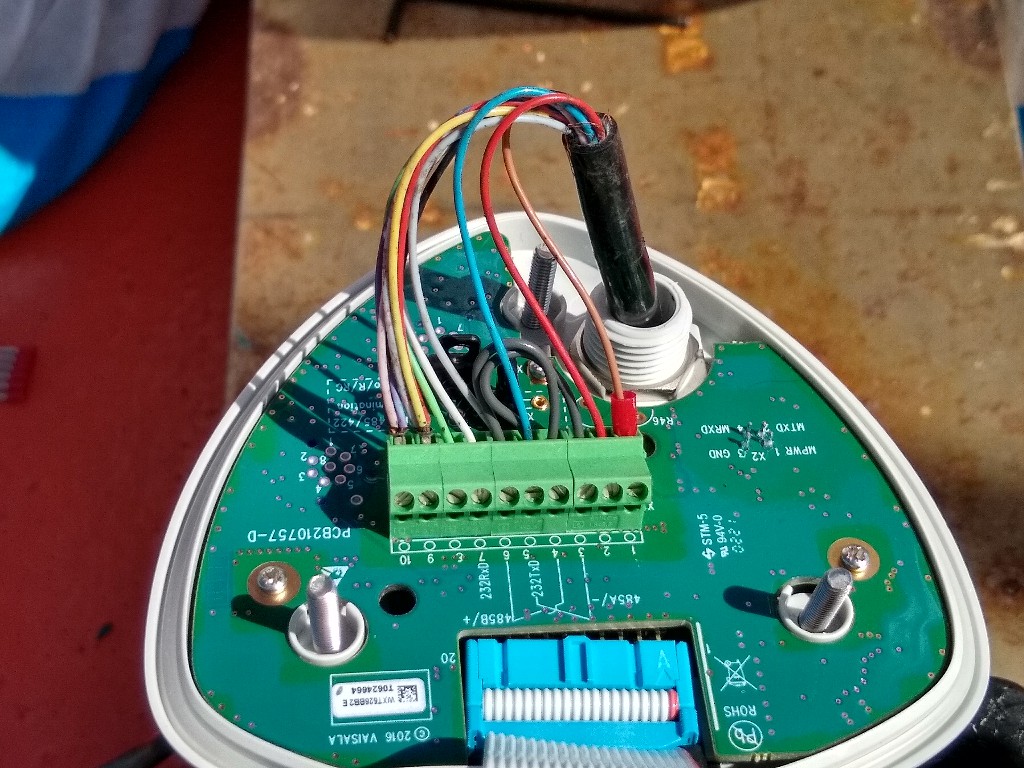

La station est fixée au mât via un support « clipé ». Il suffit de tenir fermement la station et de la faire pivoter horizontalement dans le sens anti-horaire pour les démonter du support. Il faut ensuite démonter la partie inférieure de la station (3 vis) pour pouvoir extraire le câble d'alimentation. Celui-ci est relié à un domino interne branché comme suit :

10 9 8 7 6 5 4 3 2 1

Rose Jaune Vert Blanc Boucle 1\ Boucle 2\ Boucle 1 Boucle 2 Rouge Marron Gris Bleu

Codes couleurs du domino

Mise hors tension du chauffage

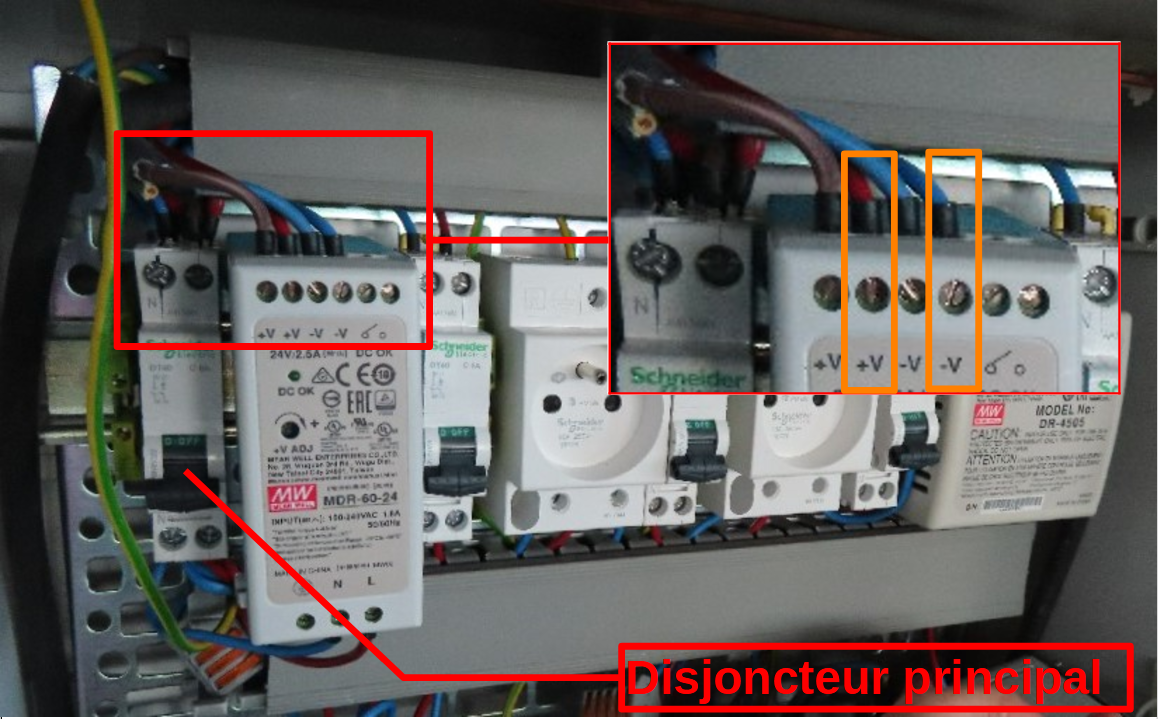

Le chauffage des capteurs de pluie et de vent est amené en 12V et relié au coffret électrique en salle météo. Pour le débrancher, il faut disjoncter le disjoncteur principal et débrancher les deux câbles d'alimentation rouge (+) et bleu (--) indiqués ci-contre (encadrés oranges). Bien penser à rallumer le disjoncteur pour les POPS, OPCN3 et ventilateurs.

Problèmes rencontrés

SWINGS 2021

Lors de la campagne SWINGS, suite à 90kt de vent, la station météo s'est décrochée du mât. La fixation clip n'était plus du tout résistante, suggérant une casse matérielle interne. La station se retrouvant la tête en bas, les circuits ont prit l'eau et les cartes ont grillées.

VAISALA a accepté de faire passer le défaut de fixation sous garantie et a remplacé la station, sans report de garantie. Les mesures ont donc été interrompues du 07/02 au 15/05/2021. Les données de la station Météo France Mercury ont été récupérées pour couvrir cette période.
